日落灯和日出灯(灯光长时渐亮或渐熄)

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

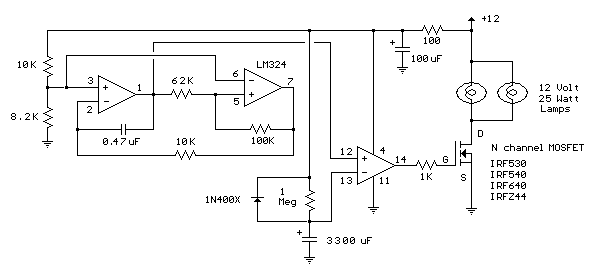

日落灯

开启电源,灯全亮,然后亮度逐渐减弱,约1.5小时之后完全熄灭,并直到电源被重新开启一直保持不亮。

LM324构成锯齿波发生器,随着3300uF电容充电过程,驱动场效应管的脉冲占空比越来越小直到完全没有。

日落灯和日出灯(灯光长时渐亮或渐熄)

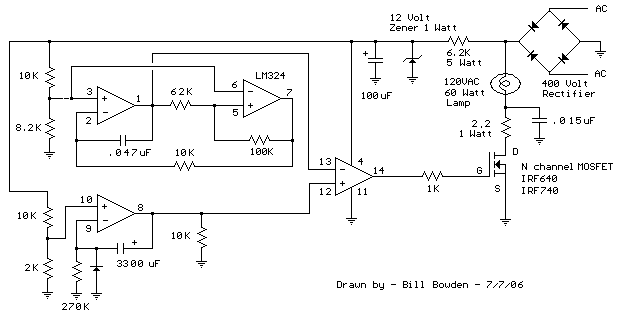

日出灯

在这个电路中,一个120VAC灯慢慢地照亮,约20分钟后达到全亮。桥式整流器将120V脉动直流加载到MOSFET和60瓦的灯。一个6.2K 5瓦的电阻和齐纳二极管用于电压降至12伏直流,为运放电路供电。整流桥应为200伏和5安培以上。在操作中,一个700赫兹三角波形是在LM324的引脚1和引脚8,获得一个缓慢上升的电压产生。这两个信号进行比较,在12和13,以产生在管脚14上的不同占空比的矩形波形,它控制MOSFET和60瓦灯泡亮度。接通电源后,指示灯将开始一分钟左右的时间内点亮,并会慢慢变亮到全亮度在20分钟左右。时间可以更长或更短,调整引脚9端270K电阻。2.2欧姆的电阻和.015 UF电容连接到灯用来消除射频干扰。引脚9的二极管和引脚8的10K电阻用于在断电时3300UF电容放电。再重新启动电源应关闭几分钟。

日落灯和日出灯(灯光长时渐亮或渐熄)

注意:该电路直接连接到AC线,电路的任何部分被触摸都有危险,请小心,电路连接到AC线时不要触摸任何部位。你可以使用一个9伏电池或12V稳压电源跨接在12伏的齐纳二极管两端,检查电路的工作状态。在1,2,3,5,6,7引脚的直流电压都将约为4.3伏,如果电路工作正常,再连接到AC电源。
