LM317T恒流驱动两个3瓦特LED

LM317T恒流驱动两个3瓦特LED

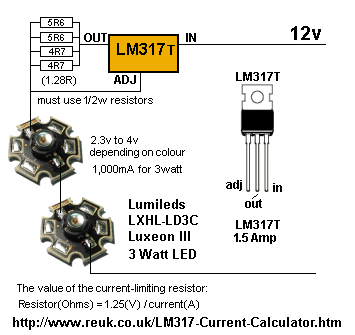

这种设计的恒流电路用于驱动两个3瓦的LED。LED需要1000毫安(1安培)电流,并有一个特点,它们之间的电压降约为3.8V。

LM317T稳压器两端的压降需要最低约4V,两个LED压降加上限流电阻压降约1.25V,所以输入电压(电源)最小要12.85v。12V电池通常提供了12.6V。

LM 317T三端稳压器将需要散热。

该电路的设计LM系列稳压器,因为他们有一个“ADJ”和“输出端”的终端1.25V之间的电压差。

标签: LM317T, 恒流, LED
