LM317T稳压器,带扩流晶体管

来源 Bowden的爱好电路
浏览
发布时间 2014-03-14

通过使用一个额外的功率晶体管共享总电流的一部分该LM317T输出电流可以增加。

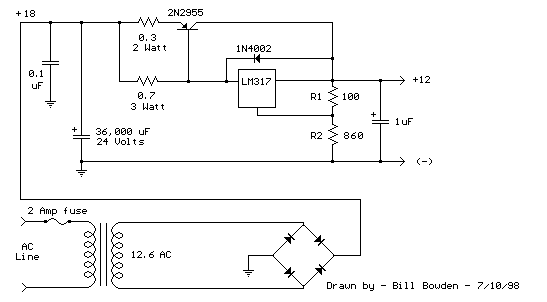

连接在晶体管发射极和基极的电阻限制最大电流。在下面的图中,总电流被限制在大约4.3安培。此稳压电路在满负荷运行时,输入电压需要高于输出电压约5.5伏。功耗大约23瓦,所以需要相当大的散热片,可能需要同时为调节器和功率晶体管散热。滤波电容的大小可以近似在C = IT / E其中,I是电流,T是半周期时间(8.33毫秒,在60赫兹),而E是下降的电压将发生在一个半周期。负载电流在4.3安培时为了保持低于1伏的电压纹波,一个36000 uF的或更大的滤波电容是必要的。电源变压器应足够大,从而使稳压器在满负荷时输入输出压差保持在5.5伏以上,12伏输出电压其输入应保持在17.5伏以上。这允许在整个LM317调节器有3伏压降,再加上串联电阻两端一个1.5伏压降(0.7欧姆),并且允许滤波电容两端有1伏的纹波电压。一个更大的滤波电容会降低输入的要求,但这样的大电容数量不多。

LM317T稳压器,带扩流晶体管

标签: LM317T, 稳压器
