72个LED时钟计时器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

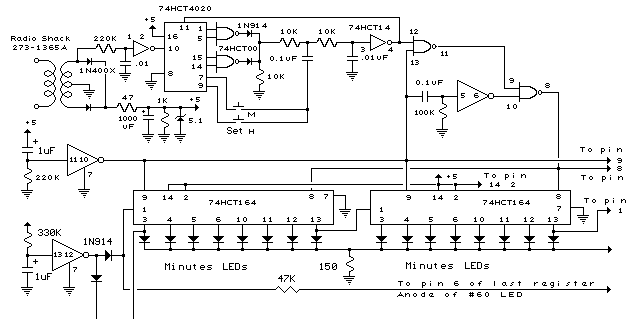

在下面的电路中,60个单独的LED被用来表示一个时钟的分钟和12个LED指示小时。电源和时基电路是如上在28 LED时钟电路所描述的相同。时钟的分钟部分是由八个74HCT164移位寄存器级联,使单个位可以通过60级表示小时的适当分钟进行再循环。只有几分钟的两个移位寄存器都显示连接到16个LED。每个寄存器的引脚13连接到下一个针1 7寄存器。第八寄存器的引脚6应连接回用47K电阻上的第一个寄存器的引脚1。引脚2,9,8,14和7的所有8分钟寄存器(74HC164)应并联连接(引脚8至引脚8,9针到9针等)。该小时部分包含两个8位的移位寄存器和工作方式相同的分钟显示1 12小时。所有74HCT164s(小时和分钟)的管脚9应连接在一起。为50赫兹的操作,该电路的时基部分可以被修改为下绘图标记为“50赫兹LED时钟时基”中所示。您将需要一个额外的IC(74HC30)来做到这一点,因为它需要解码7位计数器,而不是4。两个双输入与非门(1/2 74HC00),但在50赫兹修改使用应该有自己的输入连接到地面。

72个LED时钟计时器

通电时,一个单一的“1”的位被装入两分钟和小时寄存器的第一级。要做到这一点,一时的低​​电平复位信号被发送到所有的寄存器(引脚9),也是一个与非门可以锁定任何时钟转换在纪要寄存器引脚8。同时,一个高电平被施加到两分钟和小时寄存器的引脚1的数据输入线。一个单一的正向时钟脉冲(引脚8)是在它加载一个高层次到分钟寄存器的第一阶段复位信号结束时产生。第一阶段的输出引脚3的上升沿前进小时(引脚8)和单位也被加载到小时寄存器。通电前被重新应用到允许过滤和定时电容放电应保持关闭约3秒钟或更长时间。一个1K的泄放电阻使用的1000uF的滤波电容两端将其在大约3秒放电。该时序图说明了电序列,其中T1是一次通电和复位信号的开始时,T2是复位信号的结束,T3是时钟信号移动至较高水平引脚1到第一寄存器,T4是数据信号的结束。来自T2的时间延迟到T3是夸张的图中,实际上只是通过逆变器和门的传播延迟非常短的时间。

两个瞬时按钮可以用来设置正确的时间。标有“M”的按钮将递增分钟慢慢地和一个标有“H”快得多,使得小时增量缓慢。时间应先设置,其次是分钟。

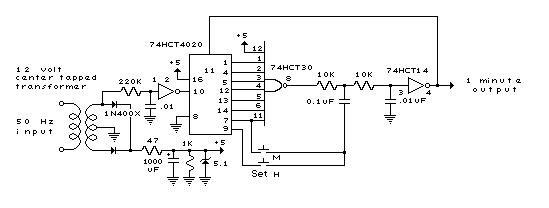

50赫兹LED时钟时基

72个LED时钟计时器
