1.5伏的LED闪光器(四电路)

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

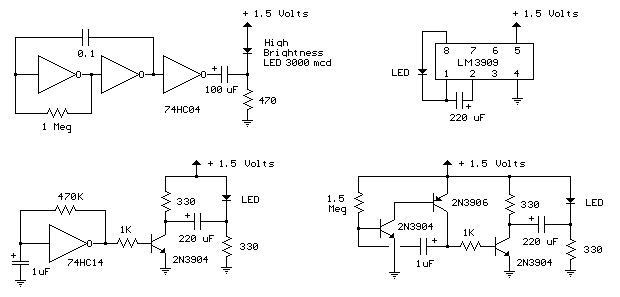

下面的LED闪光电路在一个单一的1.5伏电池上工作。右上角的电路采用时下流行的LM3909 LED闪光IC,只需要一个定时电容和LED。

1.5伏的LED闪光器(四电路)

左上方的电路中,通过使用100uF的电容加倍电池电压,以获得3伏的LED驱动电压。74HC04六反相器的其中两部分用作方波振荡器,它建立LED的闪光频率,而第三部分是作为充电的电容器串联一个470欧姆的电阻,而缓冲器的输出是在1.5伏的缓冲区。当缓冲器的输出切换为接地(零伏)充电的电容器被放置在与LED串联,并供给足够的电压来点亮LED。LED电流大约是3毫安,因此高亮度LED被推荐。

在其他两个电路中,相同的电压倍增原理用于与另外一个晶体管,以允许所述电容器放电更快,提供更大的电流(约40 mA峰值)。一个更大的电容(1000uF的)串联一个33欧姆的电阻会增加闪光持续时间为50ms左右。右下是分立3晶体管电路,需要一个电阻(大约5K)与1uF的电容,以扩大脉冲宽度。
