交流线路供电的LED

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

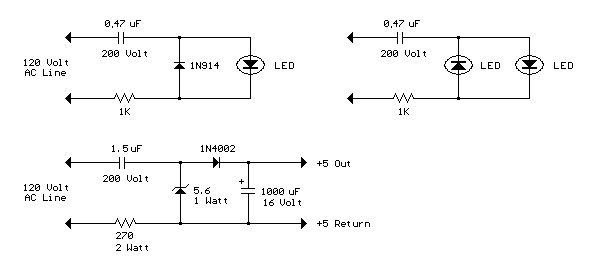

下面的电路示出了使用电容和电阻降压,从120伏交流电源供电的发光二极管(或两个)。由于电容器必须通过的电流在两个方向,一个小二极管与LED连接,以提供一个路径为负半周运行,并为LED限制反向电压。可以使用二个极性相反并联的LED而不使用二极管,或三色LED可用于这将显示为橙色交流电。该电路是相当有效的,从线路只消耗大约半瓦功率。电阻值(1K /半瓦特)的选择限制最坏的情况下突入电流至约150毫安其中将下降到小于30毫安在一毫秒作为电容器电荷。这似乎是一个安全值,我已切换电路和关断多次,而不会损坏LED。0.47 uF电容具有5600欧姆的电抗,在60次循环使LED电流为20mA左右半波,或者10毫安平均值。一个更大的电容会增加电流,较小的电容则会减少电流。该电容器必须是一个非极性200​​伏或更高的电压等级。

交流线路供电的LED

下电路是从AC线获取稳定的低电压的一个例子。齐纳二极管作为一个稳压器,并且还提供一个路径用于负半周期的电流。在这个例子中,输出电压为约5伏,并提供超过30毫安的电流,纹波为约300毫伏。操作直接连接到交流电源线上的任何电路时要小心。

标签: 降压, LED
