石英晶体电子驱动改造机械摆钟

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

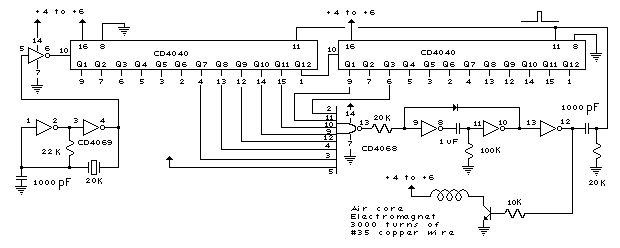

改造机械摆钟项目:去年,我发现31天钟摆挂钟(拆解)在以交换满足一箱部件,并决定尝试,并把它在一起,并用石英晶体振荡器调节。擒纵部分的岩石来回驱动摆失踪,不得不从几个刀片件和重型铜线制成。该刀片式擒纵效果很好,但只允许运动前进的钟摆摆动,而不会由自己保持的钟摆运动。但是,这不是因为石英晶体频电路提供能量的摆锤用电磁铁保持它只有一个每天5秒误差摆动问题。该31天发条被列入,但我想用一个重量和驱动轮代替弹簧的。该机芯是由韩国的“秀金有限公司”“大呜CO LTD”,也没有珠宝。它测量4.5英寸直径1.5英寸深加1.5英寸用于手和驱动车轮的轴,所以时钟的脸和手是从墙壁约3英寸。钟摆周期已接近每分钟53.4完整的波动。想不通为什么那个特定的时期被使用。我见过在ebay上类似的运动。钟摆用一个10英寸,3/16“木销钉与附着在底部和一个小的权重接近顶部调整期间接近每分钟53次强磁铁制成的电路板和电磁驱动摆都位于一个小架子(未示出)和定位,使摆锤摆动磁体接近所述固定电磁体,并接收关于每个摆动一个小的脉冲来维持振荡的脉冲持续时间为约5%摆锤期间和一个LED是,用于指示脉冲输出时钟通过释放磁铁靠近摆当LED闪光灯观察很容易开始石英晶体同步电路:产生一个短脉冲磁保持摆在近乎完美的时间同步电路被做使用晶体振荡器和二进制计数器来产生一个60ms的脉冲在53.4241 PPM所需要的速度。我不知道确切的速度,但它似乎只是通过调节摆长和监控错误将接近每分钟53.5次过几个小时内。振荡器电路使用了一个老20kHz的石英晶体,但其它低频率的晶体都可以使用。32.768 kHz的标准的手表晶体是可能是最好的和容易获得。我们的想法是让计数器计数到所需的号码,然后重置计数器,产生所需的脉冲,并重复循环。在这种情况下,我所需要的60/53.4241,或1.1231秒时间。在20kHz的频率,这大约是20000 * 1.1231或22462。为了检测这个号码,多输入与非门(CD4068)是用于连接到相应的计数器级的输入。每个计数器级具有(除以2)之前的1倍的一个值,因此值是1,2,4,8,16,32等等。所以,问题是要选择加起来22462,其中工程以柜台阶段:第二个计数器的第3阶段(第三季,引脚6)与16384期的第二个计数器1(Q1,引脚9),其值与512级第一计数器9(Q9,引脚12)的值的第一个计数器1024级10(Q10,引脚14)的值的第一个计数器的4096级11(Q11,引脚15)的值256级,128级带的值的第一个计数器7(Q7,引脚4)的值的第一个计数器的8(Q8,引脚13)的值64合计= 22464所以,误差大约是2个字出每天20,000也许4秒。进一步调节可以通过微调通过在逆变器的引脚1调整1000pF的上限的值进行振荡器的频率。

石英晶体电子驱动改造机械摆钟

标签: 石英晶体
