基于窗口比较器的温度、光照指示器

一个窗口比较器通常采用2个电压比较器与一个输出指示输入是介于两者之间的界限。在这些实例中，第三个电压比较器被添加到电路中，电路显示输入信号的三个状态，是在中心范围内，或更高，或更低。

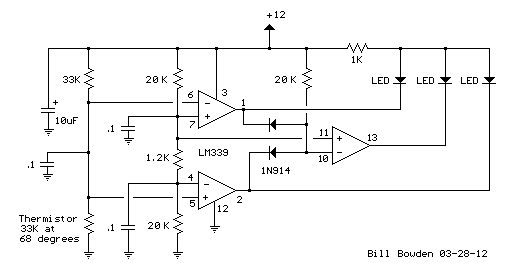

第一个示例使用一个热敏电阻来指示温度接近68度在正负5度误差。68度时热敏电阻在33K左右，上升10度变化大约3570欧姆。使用12伏电源，热敏电阻电压为6伏，随着温度升高10度，总电阻减少3750欧姆，电流为12 /（66K -3750）= 193uA。热敏电阻电压将193U *（33K -3750）= 5.65伏特。这代表10度的温度变化热敏电阻有（6 - 5.65）的电压变化= 350毫伏。

窗口电压分压器的中点电阻必须再下降350毫伏。上的窗口的分压器的顶部和底部用20K电阻器产生的（6 - （.350 / 2））的电流/ 20K = 291uA，中心电阻.350/291u = 1.2K时的温度是在在窗口范围内的中心，在引脚5和6的电压将是1/2的电源电压，或6伏在这种情况下。

该分压器（20K，1.2K，20K）在引脚4和引脚7分别产生大约5.8和6.2伏特电压。因为在管脚5（6伏）的电压比在引脚4（5.8伏）的电压高，在引脚2的输出将为高电平。同时，在引脚7（+输入）的电压比引脚6更高（ - 输入端）使引脚1到也有一个高的电平输出。这种情况下会产生在管脚10上的高（12伏）电平（ - 输入端），它产生于引脚13为低电平，点亮LED窗口指示的温度是在窗口范围内。热敏电阻电压高于移动的上限值6.2V时，引脚1将切换到低电平，（低温）LED熄灭。类似的状况会发生在热敏电阻的电压低于5.8V下限时，引起引脚2转为低电平（高温），而其他两个LED均熄灭。

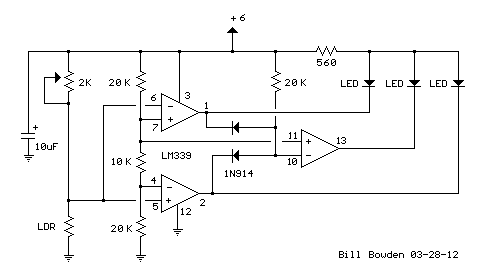

下面的第二个示例使用LDR（光敏电阻）来表示一些所需的亮度。在白天与夜晚，光敏电阻有一个大动态范围的阻值变化。一个2K的电位器是用来调整窗口的范围在通常的室内光照条件。这种设置也可用于指示日出/日落的条件。

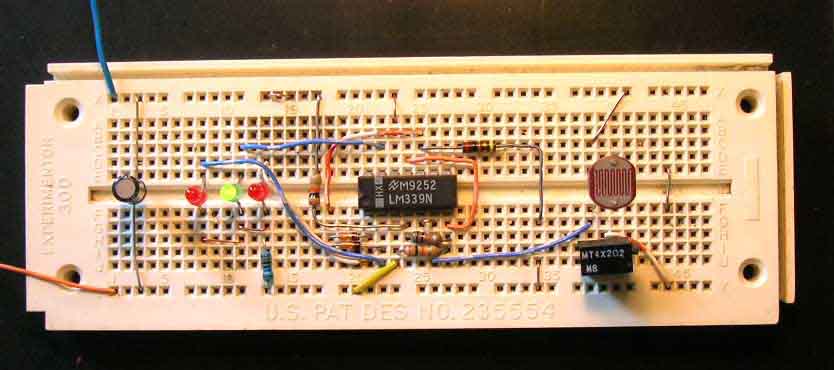

下面的原型板图为电路接线使用LDR和2K电位器来测量光照水平。绿色（窗口）指示灯点亮，表示光照水平是适合进行拍照。
