3-24伏3安培可调稳压电源

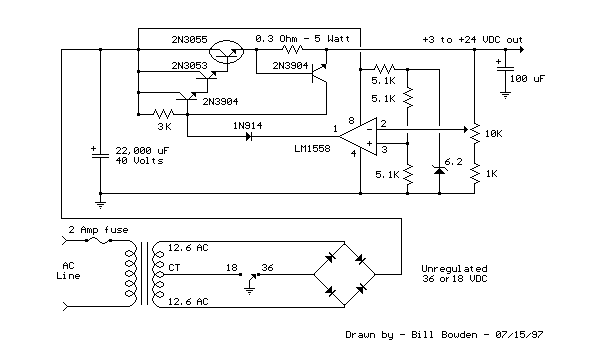

该稳压电源可在3伏到25伏之间调整，电流限制2安培，但可以通过选择一个更小的电流检测电阻（0.3欧姆）提高到3安培以上。该2N3055和2N3053晶体管应安装在合适的散热片上，电流检测电阻应在额定3瓦以上。电压调节是通过一个1558或1458运算放大器的1/2进行控制。1458可以被取代在下面的电路，但建议的电源电压引脚8被限制到30 VDC，它可以通过添加6.2伏的齐纳二极管和5.1kΩ电阻在引脚8来实现。1458和1558的最大直流电源电压分别是36V和44V。

电源变压器应能提供所需的电流，同时保持输入电压比期望的输出高至少4伏，但最小负载条件下不超过运算放大器的最大电源电压。所示的电源变压器是一个中心抽头25.2伏交流/2安培单元，将提供24伏稳压输出为0.7安培，15伏为2安培，或6伏特3安培。该变压器的中心抽头连接开关用于在18伏和36伏之间切换，低电压输出时减少功率晶体管功耗。
