石英晶体振荡器(晶振)检测电路

浏览
发布时间 2009-05-28

  石英晶体(晶振)是许多振荡和稳频电路中采用的元件之一,由它组成的振荡器频率稳定度高。晶振用万用表是不能完全判断其好坏的,可以做如下一个电路来检测晶振的好坏。

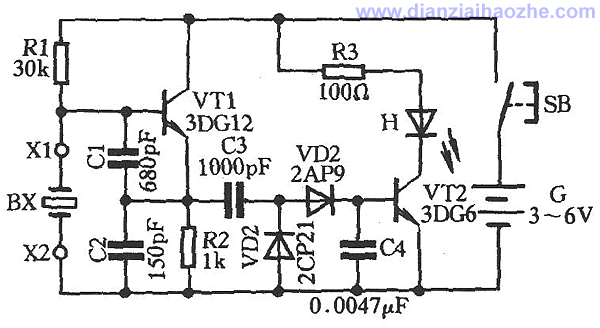

晶振检测电路

  如图所示,BX为待测晶振,如果BX是好的,它与三极管VT1、电容器C1、C2等构成的振荡器就会起振,振荡信号从VT1发射极输出,经耦合电容C3,由检波二极管VD2检波、C4滤波后,变成直流电压给VT2基极提供偏流,使VT2导通,发光二极管H发光,指示被测晶振是好的。若发光二极管不亮,则表明晶振已损坏。

  适当改变C1、C2的容值,可用于测试不同频率范围的晶振。
