双T型陷波滤波器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-18

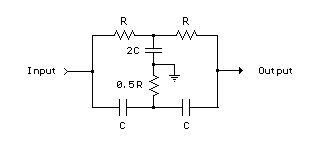

双T型陷波滤波器可被使用滤除不希望的频率,或者如果周围放置一个运算放大器作为一个带通滤波器。

发生的陷波频率,其中容抗等于阻力度(Xc = R),并且如果该值接近,衰减可以很高和陷波频率几乎消除。

滤波器的插入损耗依赖于连接到输出端的负载,所以电阻应该低得多的值比负载损失最小。

在音频频率,滤波器可以作为一个低音和高音提升电路通过衰减中的频率范围。用1.5K电阻和0.1uF电容,音乐为500赫兹到2kHz衰减在约-10分贝。响应的深度和宽度可以在一定程度与0.5R值和通过增加跨越C值一定的阻力来调节。

如果该电路用于围绕一个运算放大器作为一个带通滤波器,该响应可能需要被衰减,以避免振荡。
