两个555定时器产生延迟脉冲输出

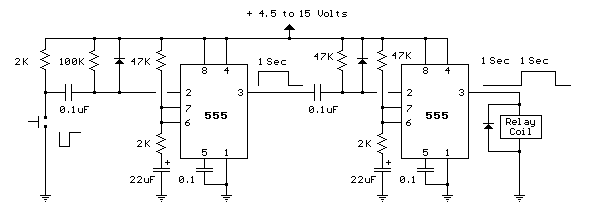

下面的电路示出了相对于触发输入时产生被延迟的一个正脉冲，由两个555定时器构建。

该电路类似于前文的一个，但采用两个阶段，使两脉冲宽度和延迟可被控制。

当按钮被压下时，第一级的555定时器输出将转为高电平，并保持接近电源电压，直到延迟时间已过，而在这种情况下，大约是1秒。

在第二阶段555定时器将输出低电平，因为它的引脚2需要一个低电压才能触发，所以在第二级的输出保持低电平，继电器保持断电。

在延迟时间结束时，第一阶段返回到低电平，而下降的电压的输出使所述第二阶段开始它的输出周期也是1秒左右，如图所示。

此相同的电路可以采用双555定时器是一个556集成电路，但是引脚数会有所不同。
