六级水位指示报警器

水位报警电路，提供了在一个容器里液位的视觉指示，具有可切换声音报警。例如用途是监测洗澡水或冷藏罐中的液位。

液体的电导是电阻的倒数。液体的电导与温度、体积和测量探头距离不同而不同。自来水在25℃测得的电导有大约50uS/cm，这是20k/cm在25°C。

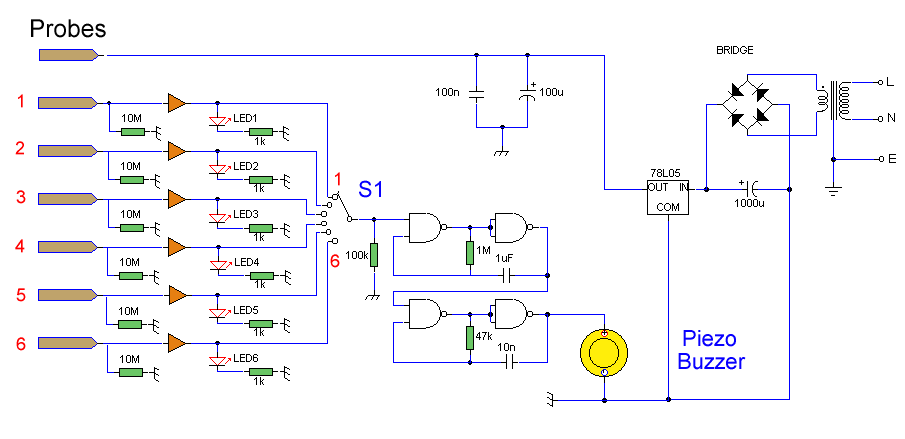

该电路采用的是4050B的CMOS六路缓冲器，工作在5伏的电源。所有的门都是由连接地面和输入缓冲区之间的10M电阻偏置截止。最上面的公共探针被连接到正5伏电源。如果探头1间隔公共探针1厘米距离，在25℃探头之间检测自来水（20K的电阻），LED1点亮。同样，如果探头2相距公共探针2厘米的距离检测水，LED2会亮等等。开关1用于选择哪一个输出将触发CMOS集成电路4011B构建的振荡器发声。

探针6与公共探针之间的液体电阻必须小于900K。这是因为低于0.5伏的电压才能由CMOS IC检测为逻辑电平0。用900k的电阻和10M电阻构成的分压器工作在5V时：

5×（0.9 /（0.9 +10））= 0.41伏

由于这个电压低于0.5伏它被解释为逻辑0，LED指示灯会亮起。如果测量自来水，在25℃，探针6和公共探针之间的距离可以长达45厘米外。对于其他温度和液体，最好是先用欧姆表测量。公共探针必须放在最低点，1到6探针顺序向上排列放置，随着水位的上升，它会先通过探针1，然后是2和最后探针6。
