继电器构建的简易蜂鸣器
来源 zen
发布时间 2014-05-05

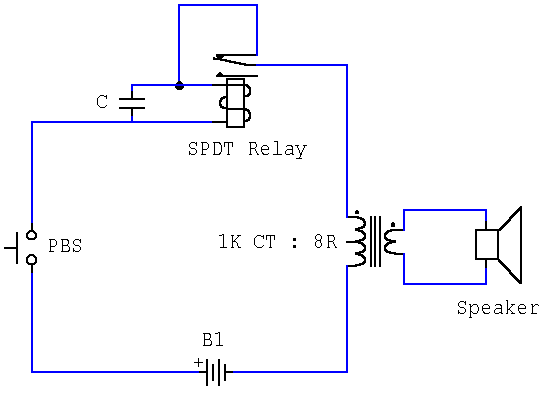

这种新颖的蜂鸣器电路采用继电器串联一个小的音频变压器和扬声器组成。当开关被按下时,继电器动作,常闭触点打开,继电器切断电源,随之继电器常闭触点接通,再次重复……继电器动作非常快,在变压器初级电流波动引起的脉冲,在次级输出驱动扬声器。扬声器音调是正比于继电器的工作频率。电容器C可以用“调谐”这个音调。值为0.001UF,增加电容将降低蜂鸣器音调。
