打鼾报警器,打呼噜振动提醒装置

来源 zen
浏览
发布时间 2014-05-05

这是一个有趣的电路,睡觉时如果有呼噜声,它会以振动的方式唤醒打鼾者,而不是让整个家庭成员被唤醒。唤醒振动时,不发出声音警报。振动是由一个小马达装在一个小35mm胶片盒内,它可以被放置在枕木床垫或枕头下。该电路有一个电平控制和峰值显示指示器,可变触发阈值和触发指示。

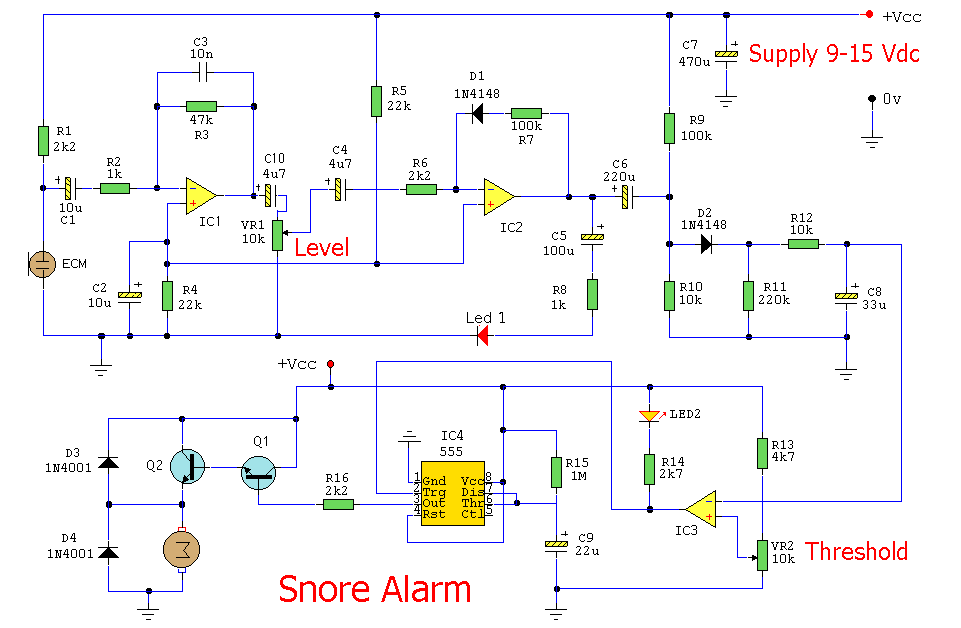

打鼾报警器,打呼噜振动提醒装置

555 IC的相关参数可以在电子爱好者网站中查阅。

这个呼噜报警电路设计了一个预设的延迟时间后触发,通过调节VR2设定。如此设计是不激活短的声音,即门砰,汽车喇叭等,而是等待触发之前设定的延迟再提醒。打鼾毕竟是连续的几秒钟,所以触发之前的延迟可以通过阈值控制进行设置。鼾声响度通过设置VR1控制,所以对于大声打鼾者和安静的打鼾者可以通过VR1调节。一旦被激活,依靠振动轻轻唤醒打鼾者。我建议在使用35mm胶片盒的情况下的小直流电机由一个3.5mm插头连接到主单元。该电路可以被分解成四个部分,低通滤波器→精密整流器→延迟电路→定时器电机驱动。

从左至右,我们有输入换能器,这是一个小的ECM麦克风。运算放大器IC1和周围的元件是一个低通滤波器和放大器,以过滤掉一些高频噪声。被放大的声音,然后通过由运算放大器IC2构成的精密整流器转换为直流电。直流分量,然后再次过滤,并必须存在几秒钟,以激活延迟电路。延迟电路采用运算放大器IC3的电平移位器和上电容器C8充电比较其参考输入的阈值控制,VR2设置。一旦达到阈值,这会触发定时器和电机驱动。电机运行延迟时间是固定的,但是可以通过使用一个电位器替换R15来调节。

标签: 报警器, 打鼾, 呼噜
