TDA2050集成电路32W音频功率放大器

来源 zen
浏览
发布时间 2014-05-06

使用两片TDA2050V集成电路制作的每声道32瓦立体声功放。

TDA2050集成电路32W音频功率放大器

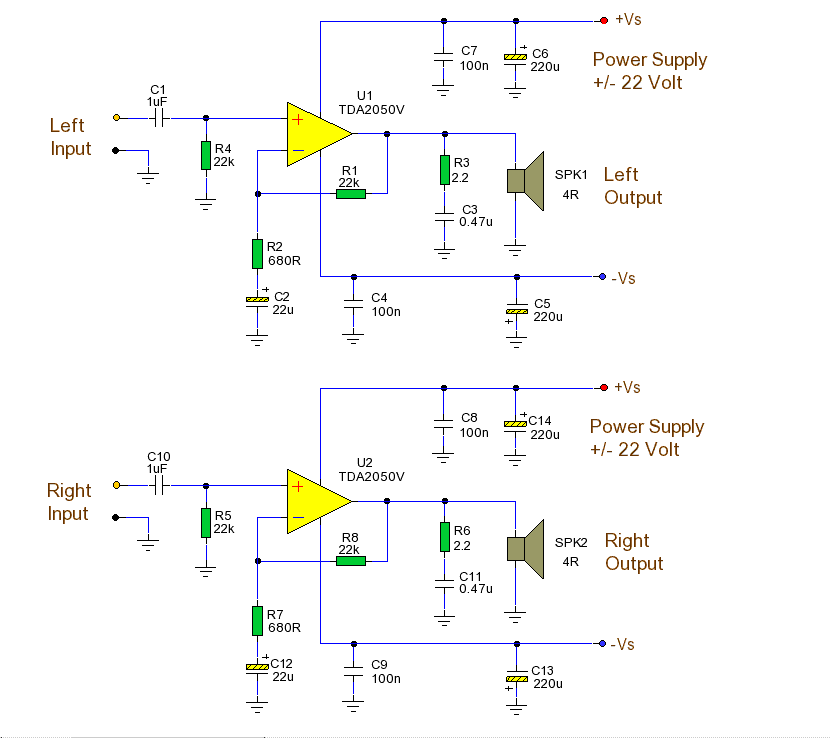

该电路采用两片TDA2050单声道功放集成电路。用双22伏电源该放大器可提供32W到8欧姆扬声器。如果是4欧姆负载,峰值功率可达50W。TDA2050引脚排列如下:

TDA2050引脚图

要达到全功率输出,需要200mV的输入电平。电压增益为30.5分贝。闭环增益由R1/R2比例设置。增加R2的值增益降低,反之亦然。频响带宽为20Hz至80kHz。R3,C3和R6,C11形成ZOBEL网络,以防止高频不稳定。

扬声器直接耦合的,因此不需要任何昂贵的较大值电解电容,低音将是清晰和干净。最好是在电源放置熔断器(未示出)。

零件清单
R1,R4,R5,R8______22k 1/4W电阻
R2,R7__________680R 1/4W电阻
R3,R6___________2.2R 1/4W电阻
C1,C10___________1u NP 25V电容
C2,C12__________22u 63V电解
C3,C11_________0.47u 400V涤纶
C4,C7,C8,C9_____100n 400V聚酯
C5,C6,C13,C14___220u 63V电解
U1,U2__________TDA2050V 32W音频功率放大器
