电池驱动200mW音频放大器

来源 zen
浏览
发布时间 2014-05-06

一个电池驱动的200mW音频放大器。用于便携式收音机和其它电池供电的设备,这是一个合适的放大器。



电池驱动200mW音频放大器

输出级T2和T3被设计为在半电源电压进行偏置,在此情况下4.5伏。这使得最大输出摆幅。这只是一个小的放大器将驱动一个8欧姆的负载,150毫瓦时大约7%的失真,200mW时高些。输出波形是对称的,低于50mV峰 - 峰值输入和如下所示。

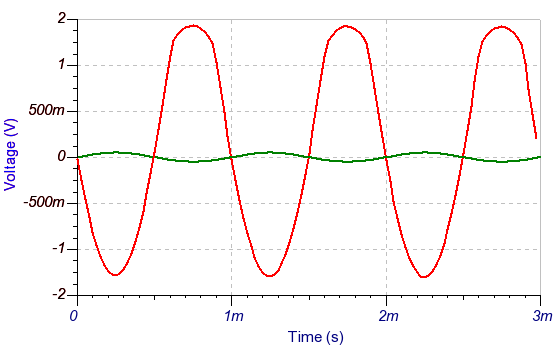

200mW音频放大器输出波形



R4和R3设置的静态电流,从而在该电路中为2毫安。总增益由Q1控制。增益大约是Q1 / re + R10或30分贝,频率响应是从40Hz到60KHz的相当平坦,见下面波特图。

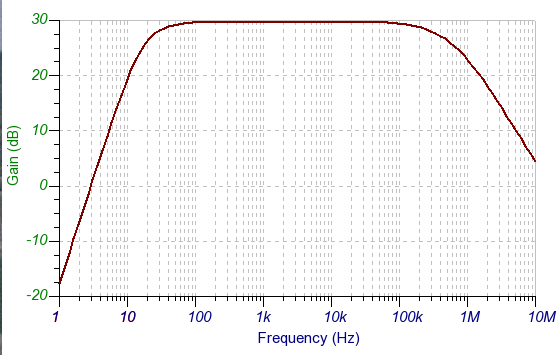

频率响应

零件清单
R1 56K 1/4W电阻
R2 15K 1/4W电阻
R3 1.5K 1/4W电阻
R4 1.5K 1/4W电阻
R5 100 1/4W电阻
R6 100 1/4W电阻
R7 100 1/4W电阻
R8 22 1/4W电阻
C1 1000U 25V电解电容
C2 10U 25V电解电容
C3 470u 25V电解电容
T1 BC549C NPN晶体管
T2 BC547 NPN晶体管
T3 BC547 PNP晶体管
