中波有源天线

来源 zen
浏览
发布时间 2014-05-06

该电路被设计成可伸缩鞭状天线的接收信号前置放大。前置放大器旨在涵盖中波频段大约550kHz到1650Khz。调谐电压通过一个10K电位器RV2连接到12伏电源供电。

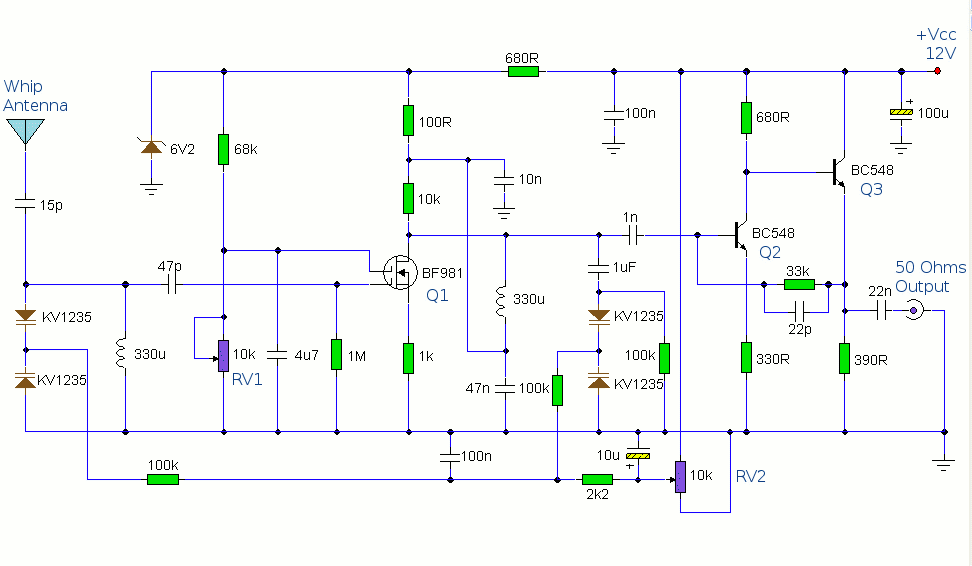

中波有源天线

RV1是增益控制允许微弱的信号被放大或强烈的信号被衰减。控制电压施加到TR1,双栅极MOSFET,通过门1所施加的信号电压的栅极2; 输入信号被经由器330uH线圈和两个KV1235变容二极管在MOSFET的输入,并通过在BF981 MOSFET的漏极端子的相同组件的双调谐。两个调谐电路提供在整个调谐范围高选择性。以有助于稳定性的MOSFET级是从一个6.2V齐纳供给稳定的电源。

驱动低阻抗(50欧姆)的接收器中,BF981级的介质输出阻抗是由该复合放大器由Q2和Q3由增强。Q2工作在共发射极通过刚刚超过2升电压电平,Q3工作在射极跟随器,提供了电路的低输出阻抗。

最后这个有源天线可以通过改变330uH的电感值被用在其他的频段。可以用波段开关或继电器控制用于多个频段的电感。
