SONY SW-55 便携式收音机维修札记

作者 肖小春 来源 《无线电》杂志
浏览
发布时间 2010-12-27

检修时使用的主要工具和仪器
◆ HITACHI V-1065A示波器
◆ PANASONIS YP-8191P FM/AM 信号发生器
◆ HAKO 700台式吸锡泵
◆ IDEAL61-362数字万用表
◆ SANW BX-85TR 指针万用表

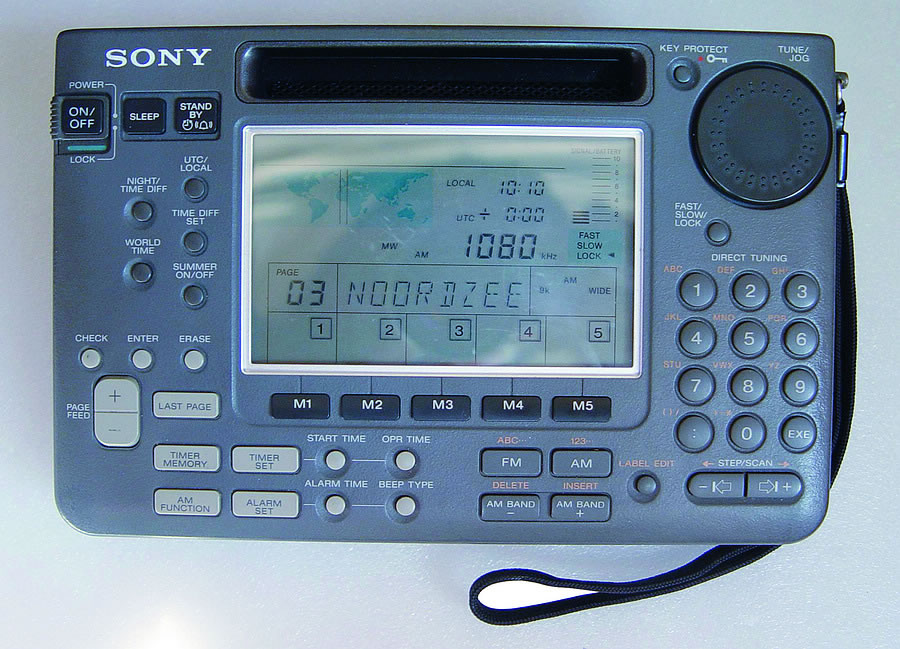

SONY SW-55 便携式收音机

SONY SW-55 便携式收音机是日本索尼公司20世纪70年代后期产品,具有广播信号自动搜索、电台存储、标注台名、定时开关机等功能,这是模拟广播时代的精品收音机。朋友收藏到一台这款收音机,外观还不错,液晶屏显示正常。按开机键,显示CAL 数秒后跳回关机状态,无法开机。受朋友之托,我接手打理这台收音机。

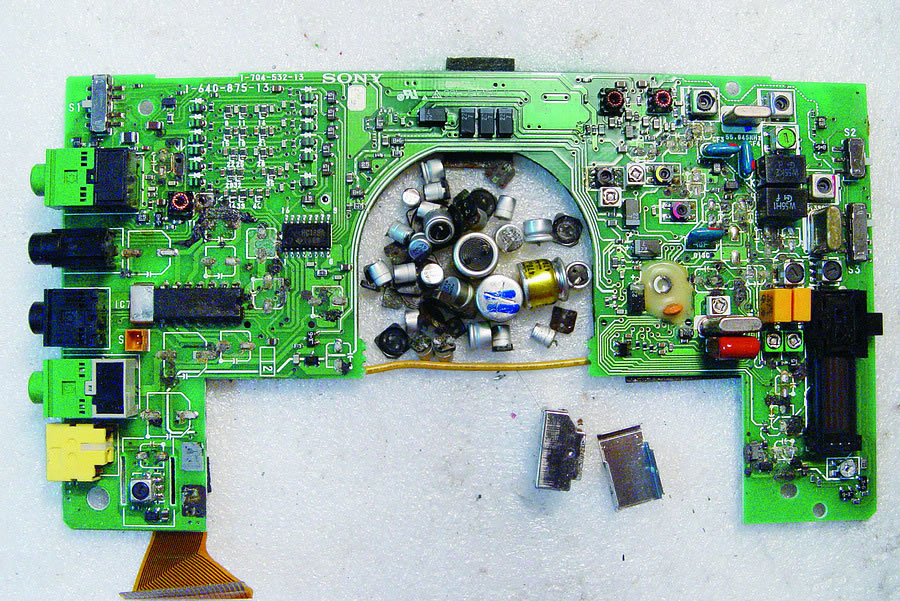

打开机壳,看到接收电路板被严重腐蚀,这是片状电解电容漏液所致。焊开中长波磁棒天线,取出接收板,摇晃或拦腰剪下全部大大小小25个已报废的片状电解电容,见图1。在使用10年后这类片状封装的电解电容几乎都会出现漏液问题,这应该是当时的制造工艺或所用配方所致吧。看得出,由于发生了漏液现象,此机被搁置了很多年。

先认真地将电路板拆下进行几遍清洗,对印制板走线的腐蚀和断裂之处进行补焊。再焊上不会再有漏液问题的固态钽电容,通电还是不能开机。翻起接收板背面与主控板间的软排线,仔细检查和清洗,没发现有连接不良之类问题,再次通电,依然还是不能开机。
