UHF频段前置放大器

来源 zen
浏览
发布时间 2014-05-06

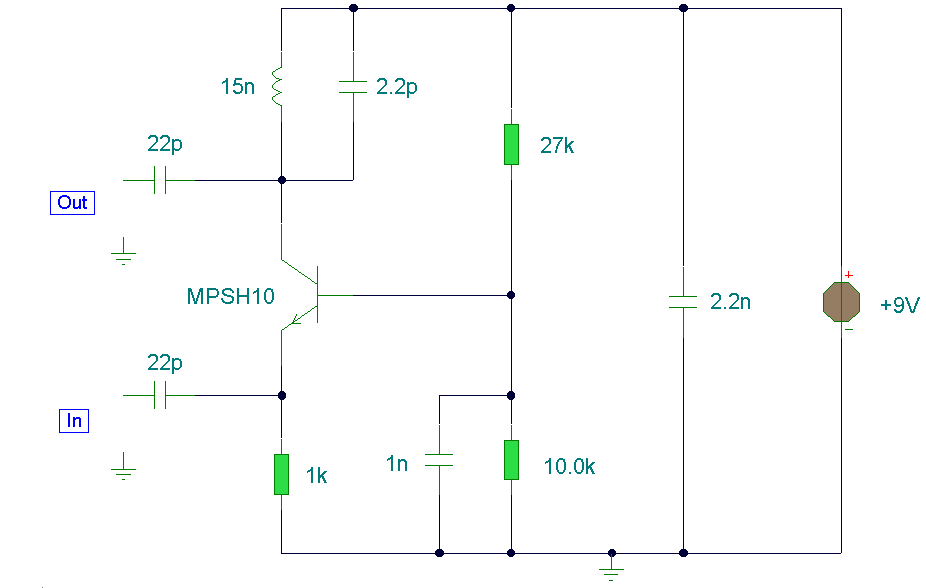

该电路工作在频率范围为450-800MHz的UHF频段。它拥有大约10dB的增益,适用于提升微弱信号。电路如下图所示:



UHF频段前置放大器

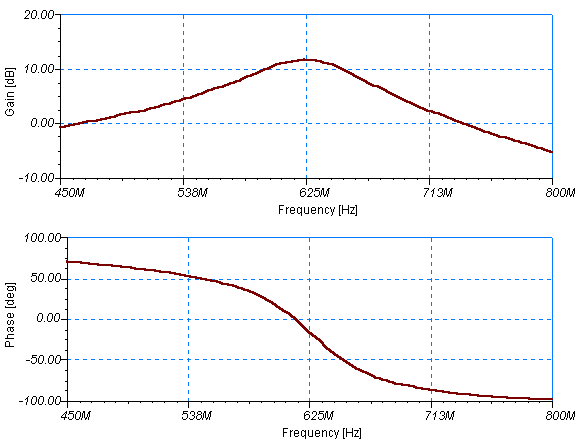

所使用的MPSH10晶体管可以使用BF180和BCY90代替。15nH电感器和2.2PF电容的调谐电路谐振在UHF频带的中心。该2.2PF电容可以为4.7pF,或者2-6pF的微调电容器,以改善结果进行更换。下面的近似频率响应被示出。注:这是使用根据风靡20UV输入席卷了频率范围400-800MHz的产生的TINA程序模拟响应。输出测量到一个1k源和频率发生器具有75欧姆的阻抗。

UHF频段前置放大器

线圈是围绕一个半英寸钻头用18-20 SWG铜线弯曲半圈。这确保了低Q值。高频率的电路需要特殊的制作技术,以避免因从输出反馈到输入端的不稳定(不必要的反馈)。万用电路板并不适合高频项目。更好的方法是直接焊接或使用印刷电路板。该电路应该被封闭在一个金属外壳中,输入和输出之间做一个屏蔽。晶体管工作在共基极模式,它的低输入阻抗是一个很好的匹配50-75欧姆同轴电缆,而在同一时间提供充分的电压增益。该15nH电感负载,对于直流阻抗几乎短路,而在600MHz有56欧姆的阻抗。这种电感和电容2.2PF形成一个谐振电路在晶体管集电极,提供了最大的增益。
