窗帘电机正反转控制电路

来源 zen
浏览
发布时间 2014-05-06

控制直流电机的转动方向,并通过LED指示。

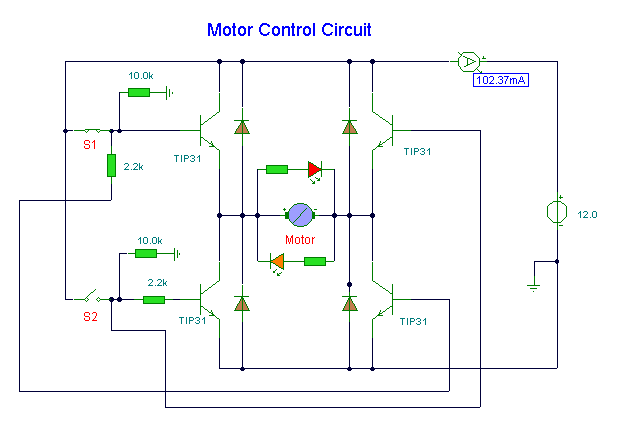

窗帘电机正反转控制电路



电路注释:
开关S1和S2是常开按钮开关。LED用于指示方向,可以是任何颜色。您可能需要更改TIP31晶体管取决于所使用的直流电机功率。该电路的建立是为了打开和关闭窗帘,用小型电动机。该电路允许手动控制电机(和窗帘控制)允许精确的光量进入一个房间。

马达周围的四个二极管,是消除反电动势。对于12V的电机负载下拉1安培,我用1N4001二极管
