函数信号发生器

说明：
采用ICL8038集成电路的函数发生器。是有四个范围和能力正弦波，方波和三角输出。

笔记
围绕一个单一的8038波形发生器集成电路，该电路产生正弦波，方波和三角波从20Hz至200kHz四种切换范围。有高和低电平输出，其可与该电平控制调整。该项目做出有益的除了任何业余爱好者工作台为好。

allof运算波形生成是由IC1产生。这种多用途的IC甚至有一个扫输入，但不是在这个电路中使用。该IC包含一个内部方波振荡器，其频率由定时电容C1控制 - C4和10K的电位器。电容的容差应为10％或稳定性更好。方波进行微分，以产生一个三角波，这反过来又被成形，以产生一个正弦波。所有这一切都是在内部完成，具有最少的外部元件。正弦波的纯度是由两个100k的预设电阻调整。

波浪形开关是一个单极3方式的旋转开关，刮水器臂选择的波形状，并连接到一个10k电位，其控制所有的波形的振幅。IC2是一个LF351运算放大器有线作为一个标准的直接耦合的非反相缓冲器，波形发生器之间提供隔离，并且也增加了输出电流。在2.2K和47欧姆的电阻构成输出衰减器。在高输出，最大振幅约为8V峰峰值的方波。最大限度的为三角波和正弦波分别为大约6V和4V。低幅度的控制是用于测试放大器非常有用，因为在20mV和50mV的振幅是容易实现的。

设置：
这两个100K电阻设定调整正弦波的纯洁性。如果调整正确，则畸变量为小于1％。输出波形非常需要用示波器进行监测，但大多数人读这将无法获得的。然而有，一个很不错的选择： - 佳民。这个软件使用您的声卡和您的计算机变成一台示波器。它甚至有储存设施和频谱分析仪，但它只能工作到大约20KHZ左右。不用说，这是足够有余的这条赛道，因为在任何范围内对齐自动对齐其他范围也是如此。佳民可在我的下载页面点击这里 。佳民是免费软件，由康斯坦丁泽利多维奇设计。下载后，阅读与佳民提供的手册，并构成了一个导致你的声卡。我的声卡是立体声线路输入声霸卡，我做了一个领先的左，右输入连接在一起。将导线连接到功能扫描振荡器的高输出，输出电平设置为高，外形为正弦波，并使用1K到10K范围内，（电容值为22nF）。波形应显示，请参见下面的图1： -

图1

这里正在显示一个无失真的正弦波。上佳民显示屏可能会闪烁，这是正常的，因为它使用你的声卡带输入波形的采样。上佳民“保持”按钮将显示稳定的波形。

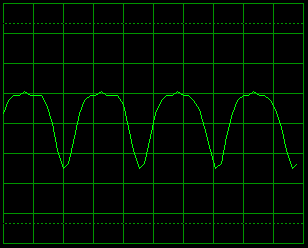

首先调整100K预设连接到8038的引脚1不正确的设置将类似于下面的波形：

调整预设，使正弦波的顶部有一个很好的圆峰。然后调整其他设定，再如下图所示的正确调节waveformis：

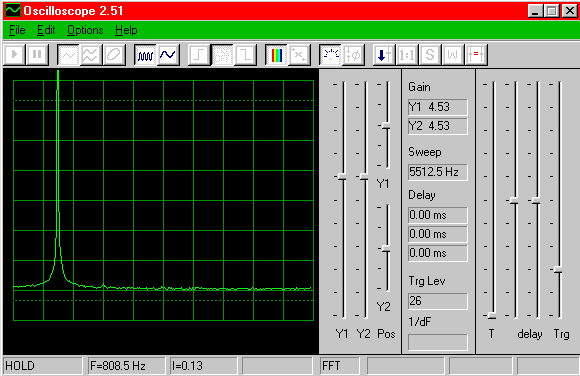

这两个预置一起工作，所以调整一个影响另一个。有一点是所有的需要。当你的波形调整和类似于图1按FFT按钮上佳民。这将预成型件一个快速傅立叶变换和显示的输出将是input.For一个纯正弦波的频谱图中，只有一个信号存在时，基频，无谐波将存在，所以谱图为纯正弦波应包含单穗，见下图2： -

图2

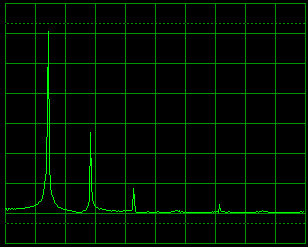

失真的正弦波将包含奇数和偶次谐波，虽然正弦的形状可能看起来不错，频谱图将揭示尖峰hormonics，见下图：

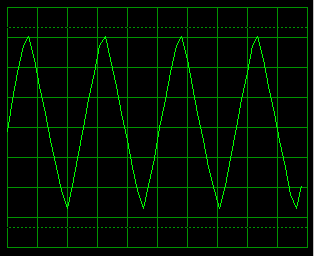

一旦正弦波校准完成，其他的波形也将被正确设置。下面是我的电路产生的三角波形的图片：

最后，ICL8038PCD可从Maplin杯电子订货代码YH38R。

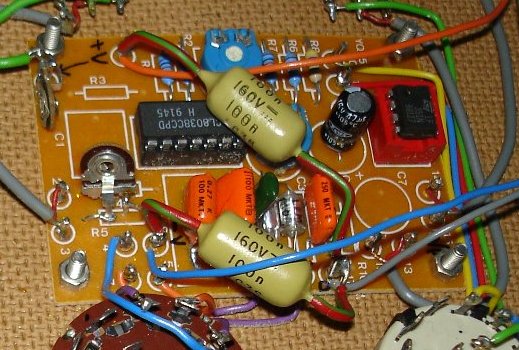

我的函数发生器如下图所示，点击可查看大图。它是从一个小的PCB附带一本杂志做，但电路可同样适用于veroboard。

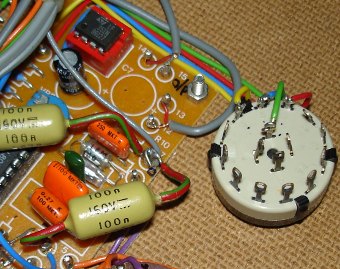

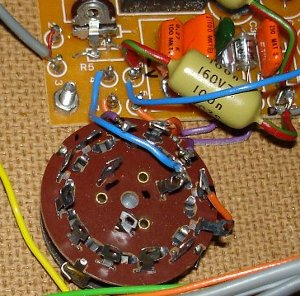

两个旋转开关的使用，一个单相三线的波形类型和1P4W为量程开关。经常旋转开关使用多个弧，所以常见的类型是4P3W和三相四线varieities。左边的图像显示波形选择开关和右手的范围选择开关。来帮助确定触头如果需要不同颜色的线也可使用。为了帮助接线该电路中，你可能会发现继电器和开关接线页有用的实际部分。
