低电阻连续性测试仪

来源 zen
浏览
发布时间 2014-05-08

描述
低电阻(0.25 - 4欧姆)连续性测试仪用于检查焊点和连接。

低电阻连续性测试仪

笔记

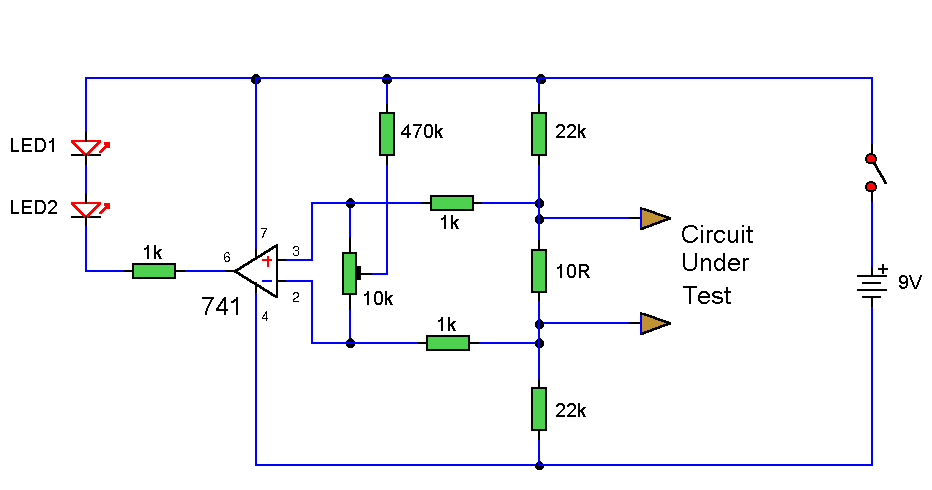

这个简单的电路采用了741运算放大器在差分模式下为导通测试仪。 非反相和反相输入端之间的电压差是由运算放大器的完全开环增益进行放大。 忽略470K和10K控制的时刻,并期待在运算放大器的输入端。 如果该电阻器被完全匹配,则该电压差将是零,而输出为零。 然而使用470K和10K的控制允许的电位差小到可跨越运算放大器的输入端施加和破坏电路的平衡。 整个输入探头(被测电路)的小电阻会导致平衡被放大和运算放大器的输出swinga到整个电源电压和点亮LED的。 虽然两个LED的显示,这是化妆品和单个或多个LED的可以用作显示。
被测输入电流的电路是最小的,大约是9/44k或205uA。 重要的是,所测试的电路中没有电压和所有电容(如果有的话)被排出。 然而,你可能会发现该电路在测试焊接连接下降到0.25和欧米茄一个主要用途

设置和测试
探针应该首先被连接到的值0.22欧姆和4欧姆之间的电阻。 控制调整,直到LED的光正好与整个探头的阻力。 那么电阻应被删除,探头短路,LED的应该走出去。 作为低电阻值非常低,它的探针,(鳄鱼夹或针等是否)要保持清洁,否则污垢会增加接触电阻,导致电路误动作是很重要的。 该电路还应该有一个MOSFET型运算放大器,如CA3130,CA3140,和JFET类型,如LF351工作。 如果LED的也不会熄灭,然后一个10k的预设应该跨越偏移空端,引脚1和5,连接到蓄电池负极端子控制的雨刮器接线。
