方波/三角波/正弦波信号发生器(ICL8038)

浏览
发布时间 2009-05-13

  该信号发生器采用了精密波形发生器单片集成电路ICL8038。该电路能够产生高精度正弦波,方波,三角波,所需外部元件少。频率可通过外部元件调节。ICL8038的正弦波形失真=1%,三角波线性失真=0.1%,占空比调节范围为2%~98%。

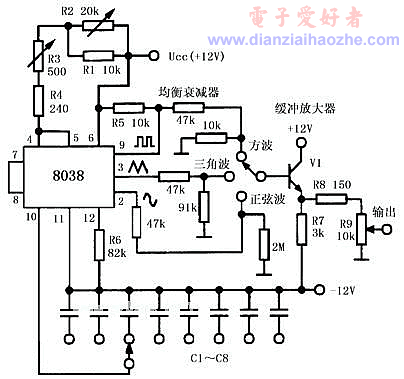

ICL8038方波、正弦波、三角波发生器

  ICL8038的第10脚外接定时电容,该电容的容值决定了输出波形的频率,电路中的定时电容从C1至C8决定了信号频率的十个倍频程,从500μF开始,依次减小十倍,直到5500pF,频率范围对应为0.05Hz~0.5 Hz~5Hz~50Hz~500Hz~5kHz~50kHz~500kHz。电路中的V1、R7、R8构成缓冲放大器,R9 为电位器,用于改变输出波形的幅度。
