自己动手制作多功能的函数扫频信号发生器

作者 林芝松 来源 《无线电》杂志
浏览
发布时间 2011-01-01

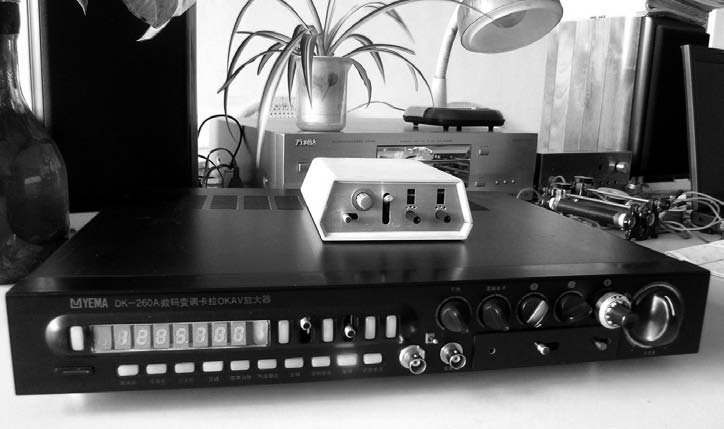

自制函数扫频信号发生器

多年心愿 一朝实践

笔者在测试电子滤波网络、放大器、电声器材等的频率响应特性时,受测试条件的限制,往往只能采用点频法描绘特性曲线,在调整电路元器件和参数后,还得从头重新描点,既繁琐费时又不直观,而且可能因取点数不够或安排不合理而漏掉某些细节。多年来就想组装一台多功能的函数扫频信号发生器,平时也注意收集这方面的资料、专用的集成电路及有关的元器件,今朝终于付诸实践,经过反复试制,不断改进,制作了一台函数扫频信号发生器,能产生0.1Hz~170kHz的正弦波、三角波、方波信号,可手动调节频率,也可由机内信号进行线性或对数扫频,扫频范围连续可变,扫频的上、下限频率可任意设定,具有频率标志,仪器附有数字频率计,用来精确测量输出信号频率,还可单独作为100MHz的频率计使用。配合示波器能对电子电路的频率响应曲线进行直观显示,而且可以一边调整被测电路的有关元件和参数,一边观察波形曲线,从而得到预期的指标。同时本仪器还有功率输出,功能多,造价低廉,是爱好者必备的一台利器。

本仪器的方框图如图1所示。它由低频函数信号发生电路、扫描波形发生电路、数字频率计数电路、功放电路、电源电路等五个部分组成。现将几个部分的电路原理、分别介绍如下,供读者参考。

自己动手制作多功能的函数扫频信号发生器

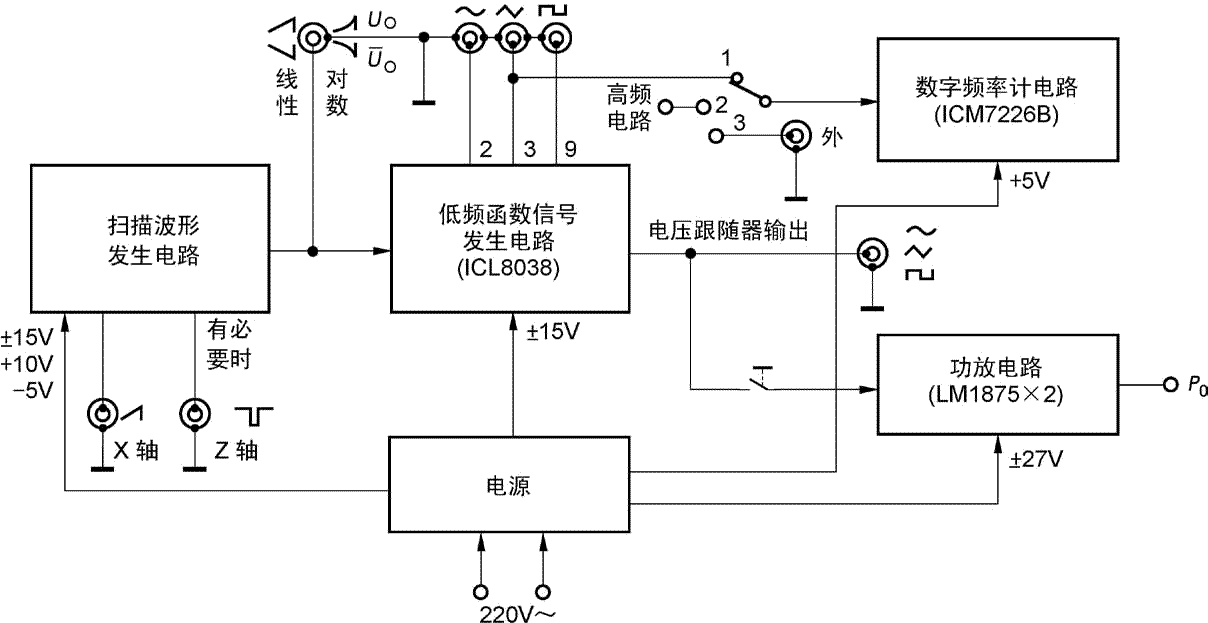

图1 仪器的方框图

123456下一页
