50Hz到100kHz电磁场探头

来源 zen
浏览
发布时间 2014-05-08

描述
电磁场探针设计用于检测变化的电场和磁场。该探头有米的输出和耳机插孔以及。

50Hz到100kHz电磁场探头

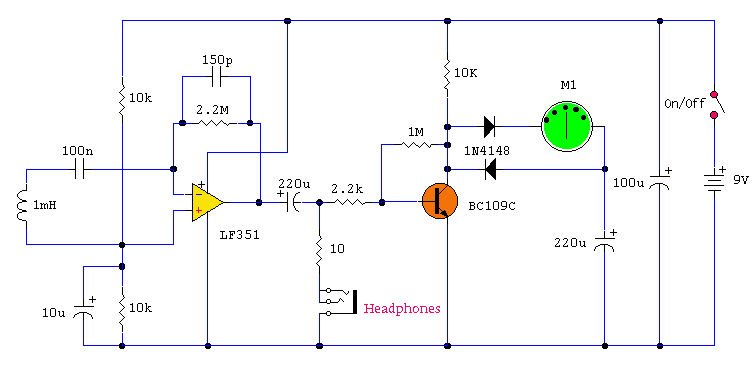

电路笔记
该测试仪的目的是找出杂散电磁(EM)场。它会很容易地检测音频信号和RF信号高达约100kHz的频率,不过,该电路是不是一个金属探测器,但将检测金属布线,如果它进行交流电流。频率响应从50Hz到10kHz左右的增益由150P电容,探头电缆的运算放大器和输入电容的增益被轧断。立体声耳机可以被用来监视音频频率在插座,SK1。

建设初探

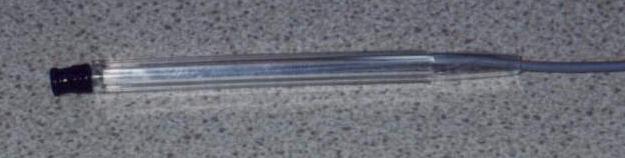

我使用了一个径向型电感屏蔽电缆通过笔管螺纹为50cm。该电缆可以用于,如果需要的插头和插座。我探头如下图所示:

50Hz到100kHz电磁场探头

绝缘胶带或胶水的层用于将笔体固定到电感。

仪表电路
从运算放大器的输出信号是一个交流电压时的电 - 磁场的频率。此电压由晶体管BC109C进一步放大,被全波整流,并供给至米电路之前。该仪器是一个很小的直流面板表与250uA的FSD。整改通过二极管,仪表和电容发生。

测试
如果你有机会到一个音频信号发生器可以将音频信号适用于小型变压器的绕组。这将设立将由探针容易地被检测的电磁场。如果没有信号发生器,只需将探头靠近电源,电源线或其他电器设备。会有对仪表和声音的耳机,如果频率低于15kHz的偏转。

使用
开机,插上耳机(可选)和左右移动探头。该LF351运算放大器可以驱动低到中高阻抗的耳机32欧姆或更高,但它们将分流流量计电路和降低其灵敏度。任何电气设备应产生的嗡嗡声,并显示在仪表上。我记得有一次建立一个高增益前置放大器(音频使用)。我在同一机箱内做了一个电源。前置放大器的工作,而是从一个可怕的电源嗡嗡声苦。这不是直接从纹波的电源,因为它是调节和良好平滑。我所做的是建立在一小片veroboard的音频电路,以及一个距离,该距离小于变压器的直径内放置它。该变压器的电磁场,负责感应噪声和哼声。但我要指出,这是当我是新来用很少的实践经验的电子产品。现在,您可以购买具有大幅减少嗡嗡声场环形变压器。
