齐纳二极管测试电路

来源 zen
浏览
发布时间 2014-05-08

描述
齐纳二极管(稳压二极管)击穿电压(稳定电压)测试需要高于击穿电压的小电流电压源,本测试器采用一个555芯片构成振荡器,然后将输出脉冲升压至一百多伏进行测试。

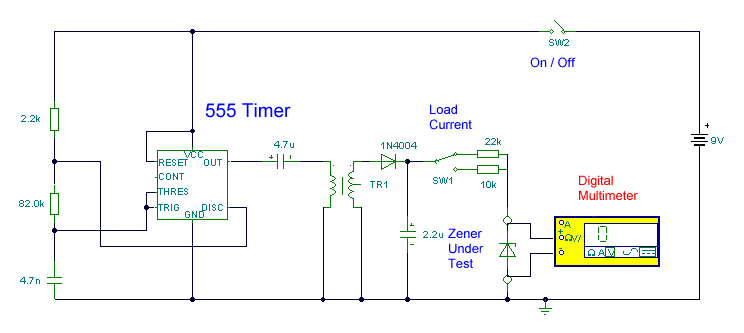

齐纳二极管测试电路

笔记
使用单一的555定时器IC和一个小变压器产生高电压,该电路将测试电压额定值高达50VDC的齐纳二极管。555计时器用于在非稳态模式,在引脚3的输出驱动一个小的音频变压器如LT700。这具有1K的初级阻抗和8欧姆的次级阻抗。用于反向提升交流电压到120伏左右。由1N4004二极管整流,由2.2U电容器滤波,得到约150伏直流。连接被测齐纳二极管,用万用表直流电压档测量,如图所示。负载电流的开关使齐纳二极管在1或2毫安DC进行切换。
