超简单的电压探头(1.8V-220V)

来源 免费电路
发布时间 2013-11-15

超简单的电压探头电路

检测1.8到220伏特的直流或交流
使用最少的零件

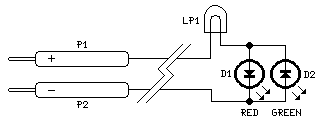

电路图

超简单的电压探头(1.8V-220V)

零件:
D1 5或3mm直径红色LED
D2 5或3mm直径绿色或黄色LED
LP1 220V 6W白炽灯
P1红色探头
P2黑色探头

设备用途:
该电路不是一个新事物,但它被证明非常有用的,简单和便宜。
当正(红)探头连接到直流正电压及负(黑)探头连接到直流负电压,红色LED亮。
反转极性绿色LED灯亮起。
探头连接到AC电源,两个LED都亮。
灯泡限制了LED的电流至40mA @ 220V交流。电压达到约30V白炽灯灯丝启动照明。随着电压的增加,发出更明亮的光辉。
因此,由于灯的灯丝特性,1.8到220伏特范围内的任何电压都可以被检测到,而不需改变元件值。

注意事项:
可以用两色LED(红色和绿色)的D1和D2。
