四种简单的逻辑探头电路

简单的逻辑探头

探头不接触任何电路时，该电路不消耗电流。 其原因是绿色LED到BC557的基极-发射极结，再到BC547的基极-发射极结及红色LED两端的电压是约：2.1V + 0.6V + 1.7V + 0.6V = 5v，这个电压是大于电源电压的。

当电路检测到低电平，BC557开启绿色LED灯亮。当高电平（2.3V以上）被检测到，红色LED亮起。

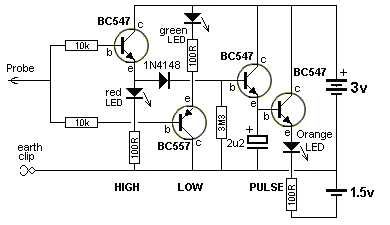

简单的逻辑脉冲探头

该电路有一个令人惊讶的高阻抗，探头不接触任何电路和输入时不消耗电流。
保持探头远离杂散信号（特别是电源的嗡嗡声）否则橙色的LED指示灯会亮起。
因为二极管和三极管的PN结压降在第四晶体管的发射极上的电压将降低到小于1v，需要一个额外的1.5v电池才能点亮橙色LED。

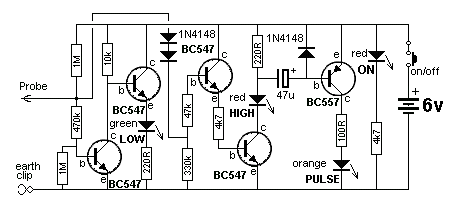

逻辑脉冲探头

该电路具有的优点是能检测同一逻辑电平的高低。

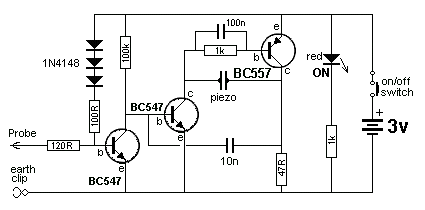

连续性测试

该电路具有的优点是提供了一个检测到逻辑信号时发出蜂鸣声，它不能检测小于二极管两端的电压降的信号。逻辑电路测试时，它是快速发出哔哔声，你可以听，这比用万用表测试快得多。
