稳压电源中齐纳二极管的替代

齐纳二极管的替代;等效大功率齐纳二极管

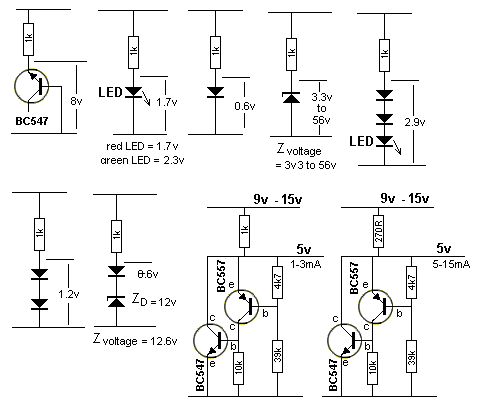

有时,一个齐纳二极管不能提供所需的电压。下面是一些能够代替稳压二极管的组件,根据它们的特性两端将产生不同的电压,它们可以被放置在一系列需要基准电压的电路中。

参考电压可低至0.65V,你需要提供至少1到3mA的电流让他们工作于齐纳状态(击穿)。

等效一个大功率齐纳二极管

齐纳二极管的替代;等效大功率齐纳二极管

一个普通的齐纳二极管和一个功率晶体管可以代替一个大功率齐纳二极管。等效的大功率齐纳二极管电压将高于齐纳二极管约0.6V,整个电路的瓦数将取决于使用不同的晶体管。
