两个简单的晶体测试电路

来源 zen
浏览
发布时间 2014-05-08

说明:
两个简单的测试电路来检查石英晶体的好坏。

两个简单的晶体测试电路

笔记

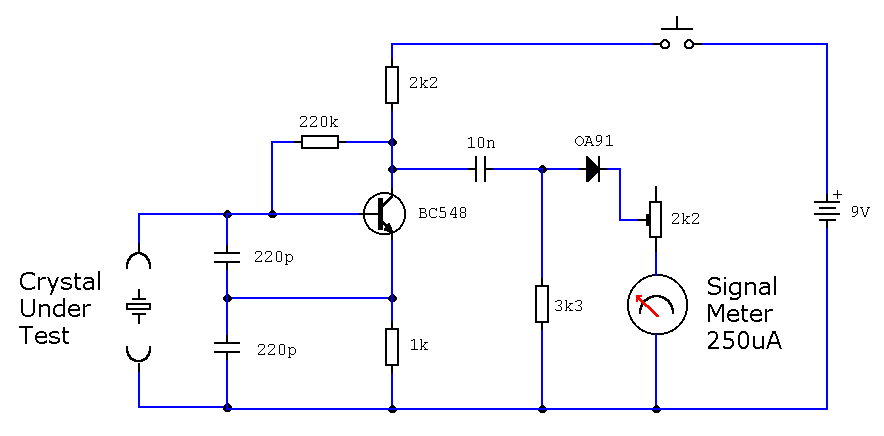

在所述第一电路中,BC548晶体管构成的考毕兹振荡器,通过插入一个晶体调谐频率。一个好的晶体将产生高频振荡,在集电极输出信号由锗OA91二极管整流在仪表将出现偏转。电位器调整偏转灵敏度。

两个简单的晶体测试电路

笔记

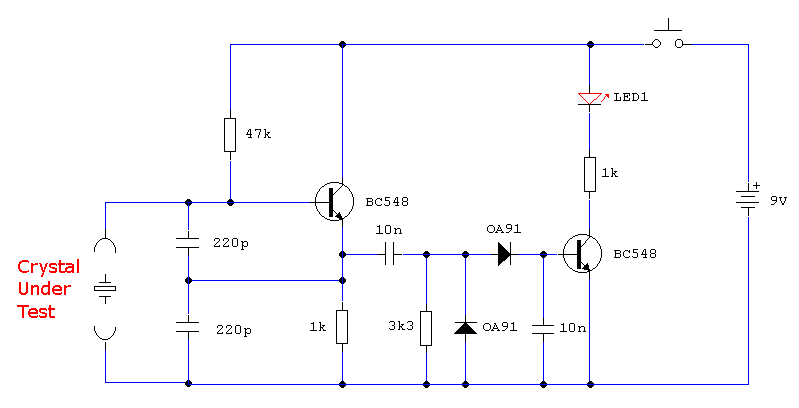

接下来的电路仍然是一个由晶体控制的考毕兹振荡器。从振荡器输出的信号取自发射极,被倍压整流后,小的直流电压会直接导致第二BC548导通来点亮发光二极管。
