CS209A集成电路金属定位器

来源 zen
浏览
发布时间 2014-05-08

描述
单芯片的金属探测器,有效距离几英寸。寻找钉在墙壁和地板中的钉子或螺丝,或用于定位埋藏的电源线,用这个金属定位器寻找是非常有用的。

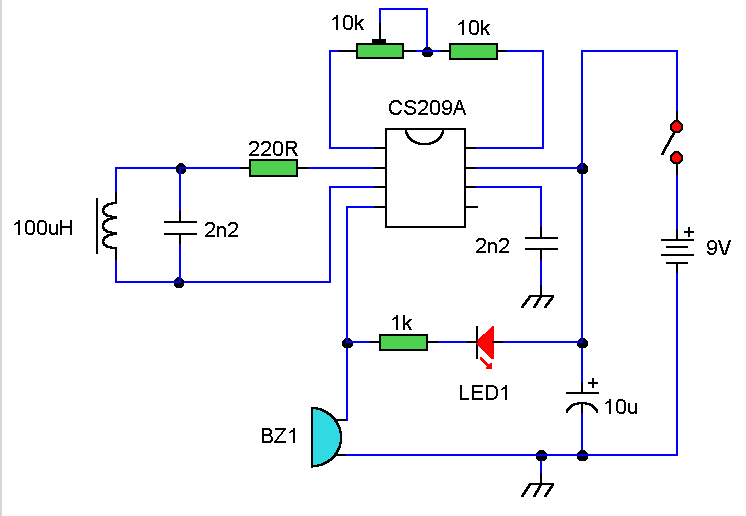

CS209A集成电路金属定位器

笔记
该电路的核心是一个单片IC金属接近探测器集成电路CS209A。该检测器的探头是一个100uH扼流圈,金属物体的接近改变其电感量,这一变化的电信号被放大和解调,引起振荡器频率的变化。导致LED1将点亮,蜂鸣器就会发出变化的响声。设置很简单,调整电位器设置金属探测距离,接近金属时LED灯和蜂鸣器鸣响,拉开距离使LED熄灭,蜂鸣器停止。
