高品质有线对讲机

来源 zen
浏览
发布时间 2014-05-08

说明:
一个非常高品质对讲机,其也可以被用于房间监视。

高品质有线对讲机

笔记

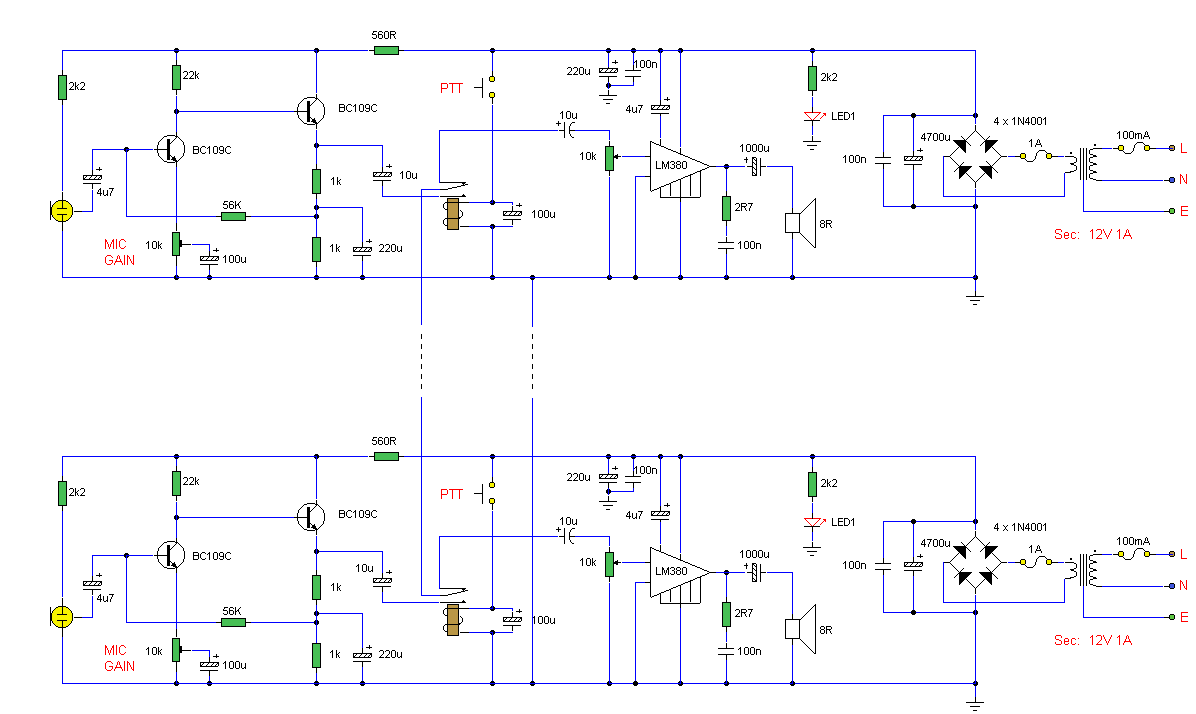

该电路由两个相同的对讲单元组成。每个单元包含一个电源,麦克风前置放大器,音频放大器和一键通(PTT)继电器电路。两个单元之间只有2条线连接。由于麦克风前置放大器的低输出阻抗,屏蔽电缆是没有必要的,普通的2芯喇叭线,或门铃线都可以使用。

由于对讲机通常是始终待机,因此电源没有开启/关闭开关。

麦克风放大器是一个2晶体管直接耦合放大器。使用的麦克风是一个驻极体电容话筒。前置放大器按图中取值,有一个非常高的增益和低失真。最后的晶体管被​​偏置到大约一半电源电压; 这给响亮的声音提供了最大过载余量。增益可与10K预置进行调整。灵敏度非常高,一个滴答作响的时钟可以很容易地从对讲机中听到。

该放大器是基于音频功放LM380。50 mV的输入信号将被放大到2W功率驱动8欧姆的扬声器。扬声器的选择决定了整体音质。小喇叭可能不会产生大量的低音,我用了一个老式8英寸的收音机扬声器。该4.7u电容在LM380的引脚1可以帮助过滤掉电源上的任何电源的嗡嗡声。这可提高到一个10U的电容更好的电源噪声抑制比。

按键通话(PTT)电路非常简单。一个SPDT继电器用于麦克风前置放大器输出或扬声器输入之间切换。常闭触点被设置以使每个对讲单元处于“收听”状态。按键应该是非锁定按钮开关,按住以保持送话。跨接继电器两端的100u的电容器有两个功能。它可以防止继电器的反电动势毁坏半导体,并且还延迟了继电器的释放。这种延迟是经过深思熟虑的,防止任何最后一个字被“斩”断。

设置和测试
该电路不包括“呼叫”按钮。有了这个对讲机按下一键通按钮将你的声音传给对方,反之亦然。设置简单,设置音量到舒适的水平,并调整麦克风的预设,在一米内说话能够获得“正常音量”。如果对讲两地是一个很长的距离,连接电缆可能受到嗡嗡声或无线电干扰,可以有多种解决办法。一种方法是使用双绞线电缆,由于它的连续转弯可以抵消干扰。另一种方法是在各个中继点和地面之间连接一个100nF电容,这样可以分流高频信号到地。另一种方法是使用1K左右的低值电阻分流干扰和嗡嗡声,但将分流语音信号。然而,由于每个麦克风前置放大器的输出阻抗是低的,对语音信号影响不大,但降低干扰到可接受的水平。
