最简单的电池恒流充电器

来源 电子DIY
浏览
发布时间 2014-05-20

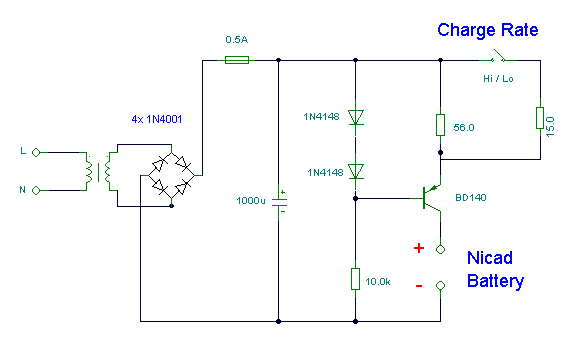

这个简单的充电器采用单个晶体管作为恒流源。一对1N4148二极管产生约1.2V电压降,使得BD140中功率晶体管的基极和发射极工作电压稳定。如此,电阻大小决定了基极电流以及集电极电流。按照图示的电阻取值,充电电流是约15毫安或45毫安(开关闭合)。

通过加大元器件功率可获得更高的恒定电流。为电池充电时注意调整到适合的电流,并在充满时及时取出电池避免过充电。

最简单的电池恒流充电器
