温度控制恒流充电器

来源 solorb
浏览
发布时间 2014-03-04

这个电路是用于控制恒流充电器的温度。它适用于镍镉、镍氢电池,以及其他的可充电电池。温度过高是缩短电池寿命的主要根源之一,会破坏电池的内部密封和泄漏电解质。当电池变干,他们储存电量的能力减弱。这个电路可以快速充电的可再充电电池组没有任何负面影响。该电路采用22VDC供电。

温度控制恒流充电器

原理

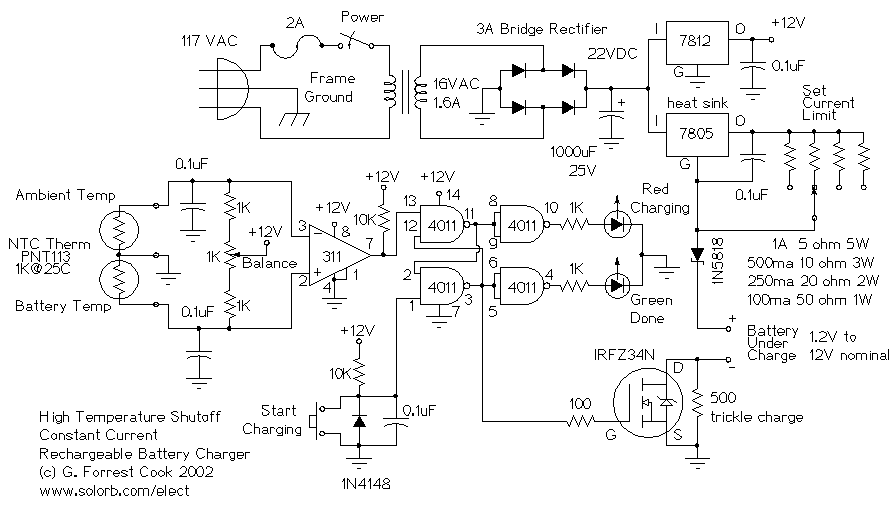

变压器,整流桥,和1000uF的电容提供直流电源的约22伏特来执行电路的其余部分。7812调节器下降这12V运行311比较器和4011与非门。

启动开关被按下时,启动充电循环。这导致两个4011与非门,其连接为一个RS触发器,进入充电模式。红色LED亮起,并且VMOS FET电流开关打开。充电电流运行,虽然电池组。如果电池开出比基准温度高时,电路将不切换到充电模式。 让包降温。当电池达到充电满状态,差分温度传感器使触发器关掉,关掉VMOS电流开关和照明的绿色LED。

7805电压调节器被连接为一个恒定的电流调节器。这提供了一个安全的最大充电电流为许多不同的电池类型。整个VMOS场效应管的500欧姆的电阻设置涓流充电电流散装充电完成后,流经电池组。

该1N5818二极管防止交流电源被关断后电池放电。

电阻,二极管,电容和周围的启动开关导致电路自动启动,当电源第一次应用。

差分温度传感器电路的工作原理是呈现两个电压的比较器311的输入端。于或取决于哪个输入关闭比较器输出的开关是在一个更高的电压比其他。由于热敏电阻热身,他们的抵抗力下降,降低了相关的比较器输入。由于有两个传感器,在室温下可以有所不同,电路将仅作出反应的传感器之间的温度差。

制作

零件的位置是不严格的,除应用环氧树脂粘合到单独的铝板和连接回经由线缆主电路用两根导线和屏蔽的热敏电阻构成。7805调节器应当安装在一个散热片。电流设定电阻可能是一个高功率电位器,开关可选电阻,在原理图所示,或一个单一的固定电阻,如果你只需要一个电流设置。

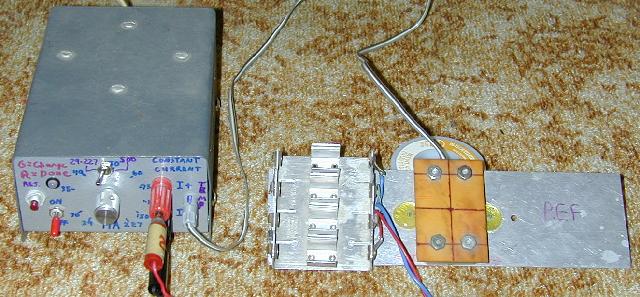

请务必将电池和传感器与其它电路热分离,从电路的热量不会影响传感器。在我的原型,我粘了两个热敏电阻在单独铝板,约2“×2”,并设置在电池顶部。以确保电池的热量被感应器接收很重要。

温度控制恒流充电器
请注意温度传感器的设置

校准

让这两个温度传感器板来达到相同的温度时,要在311芯片的+电压表和 - 输入端(引脚2和3)。调整为-0.02伏仪表上的读数,传感器平衡。按下复位按钮,并确保在“充电”LED灯。暖电池温度板与你的手,观察到“完成”灯亮起。

使用

可再充电电池组连接到充电器“+”和“ - ”连接器。可能需要充电之前冷却到环境温度。
将“电池温度”传感器放置在电池组下方,并保持与电池良好接触。
将“参考温度”传感器在一个位置,不要太靠近充电器,电池,或任何其他热源。
按“复位”按钮,观察到了“充电”灯亮起。
