MCP73831集成电路锂电池充电器

来源 电子DIY
浏览
发布时间 2014-05-20

下面是基于MCP73831集成电路的简单和便宜的紧凑型锂离子/聚合物电池充电器。它对单节锂电电池充电具有从15毫安到高达500mA的可调充电电流。MCP73831充电器仅仅需要很少的外部元件。需要5〜6V恒压电源。电源也可以从USB端口获取。USB电源充电电流应不高,可为150mA。充电电流可通过外部电阻进行调整。外部LED提供锂电池完全充电时状态指示。最大充电电压是可选择的从4.2到4.5。通常,4.2V是一个标准的充电电压。MCP73831-2 < - 4.2V,MCP73831-3 < - 4.3V,MCP73831-4 < - 4.4V,MCP73831-5 < - 4.5V。

MCP73831集成电路锂电池充电器

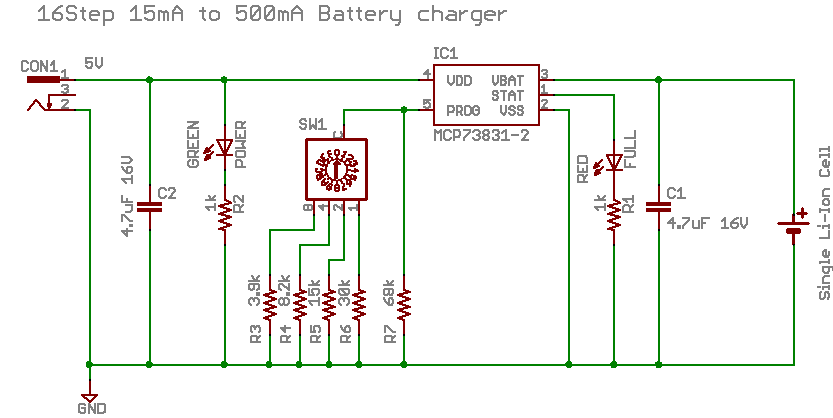

电源电压不要超过6V,MCP73831是非常小的,SOT23-5封装高度为1mm左右,脚间距为0.95毫米。DFN封装可用烙铁焊接。和两个电阻,两个电容,一个LED1构成充电器。如果需要则增加电压调节档位。
