7905电压调节器作为1W的音频放大器

来源 电原理图
浏览
发布时间 2014-05-24

一个简单的立体声音频放大器是建立在两个7905的负电压稳压器IC1、IC2和几个分立元件。该电路采用适当的电源也将用于其他79xx稳压器IC工作。稳压器IC 7905是适用于普通引脚电压放大器(接地引脚接地)。同时LM317可调稳压器作为音频放大器是另一个有趣的电路,这在电子爱好者以前的文章中有介绍,感兴趣可以搜索阅读。

在标准的7905的最小压降约2V,这取决于输出电流。在IC的信道增益的内部反馈电阻。该放大器是A类音频放大器。调节器7905 R3的最小适用的值是8.2到10欧姆5W。

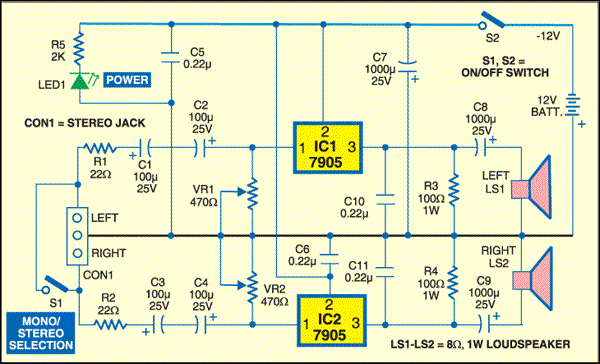

7905稳压器1瓦音频功率放大器原理图

7905电压调节器作为1W的音频放大器
1瓦7905立体声放大器电路原理图

如果LS1所要求的输出电流低于100毫安,电阻R3的值可以是33至51欧姆。电路工作在任何负载电阻(R3并联LS1作为负载),调节器不超负荷的电流和功率耗散的情况下。然而,它是优选使用高阻抗的扬声器(8欧姆,16欧姆以上)。该放大器工作在具有电阻为24欧姆到32欧姆的低阻抗耳机。7905个接地引脚和输出引脚之间的电压差内固定。

S2是电源开关。开关S1是单声道/立体声选择。当开关S1闭合,该放大器作为一个双向单声道放大器。如果S1是开放的,该放大器作为立体声放大器。如果没有施加输入信号,对调节器7905的输出直流电压应在–5V,这在一定程度上取决于VR1的值。7905最大输出电流可以达到1A和最大功率为15W。安装稳压器IC 7905在散热器的热电阻低于15°C / W。
