智能手机防盗报警器

来源 电原理图
浏览
发布时间 2019-08-05

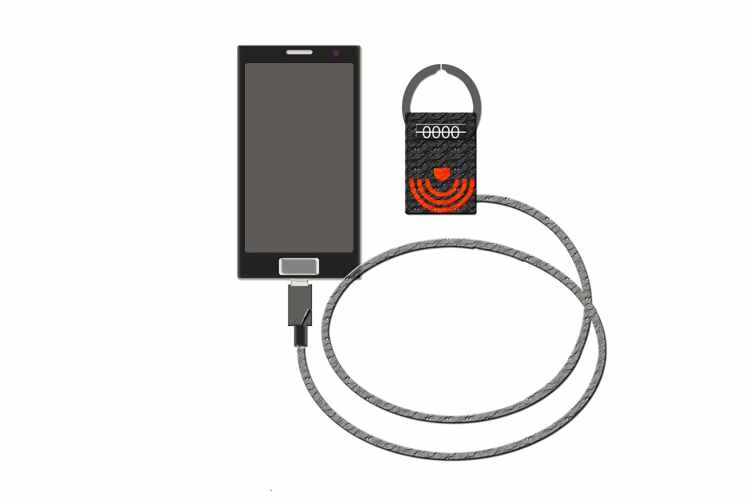

这款易于构建和使用的智能手机防盗报警器是一种超简单的安全设备,可将安全电缆从智能手机连接到物体,从而阻止智能手机在机场、车站、自助餐厅等公共场所被盗。由于安全电缆的一端是标准的micro-USB连接插口,因此在将安全电缆环绕在桌子/工作台支腿上后,您可以轻松地将其连接到智能手机的USB(OTG)端口,以保持智能手机到位。每当有人试图从智能手机上拆下安全电缆时,锁定在桌腿上的智能手机防盗报警装置会立即发出咆哮的警告信号提醒您!

准备一些零件

智能手机防盗报警器

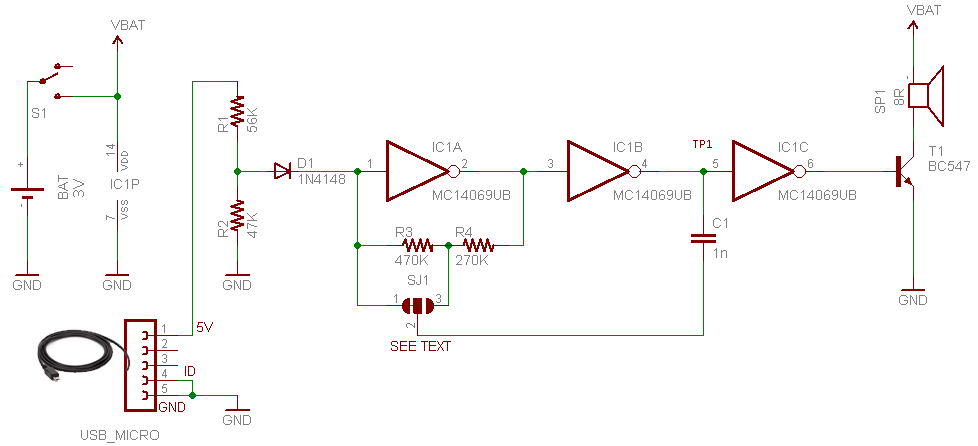

正如您在上面的示意图中所看到的,构建整个系统只需要少量组件。这里的关键部件是极其流行(且便宜)的十六进制反相器MC14069UB(IC1),采用单个单片结构的MOS P沟道和N沟道增强模式器件制造。十六进制反相器的前三个门(A / B / C)组合形成一个低频振荡器,使小型(35毫米)8R / 500毫瓦扬声器(LS1)以低于2千赫兹的音频发声。对于其余部分,有一个用于驱动扬声器的晶体管T1(BC547)和一个带有1N4148二极管(D1)的电阻器(R1和R2),当安全电缆插在智能手机的USB OTG端口时,调整5V-DC供电以禁用音频振荡器。

制作安全电缆

智能手机防盗报警器

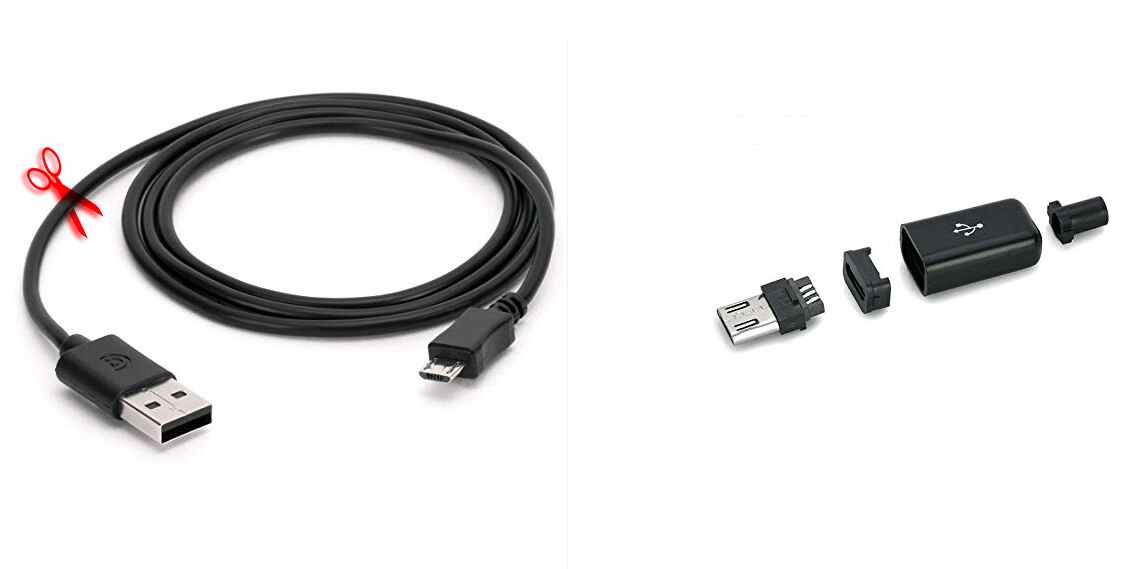

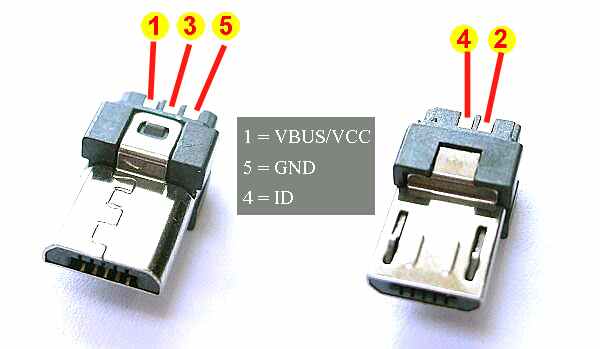

您可以使用足够长的micro-USB数据线制作安全电缆(安全环)。这里不需要电缆一端的USB“A”公连接器,因此只需用刀片或剪刀将其剪下,但保留电缆内部的电线,因为您需要USB线的VBUS / VCC,GND和ID引线。您还可以借助灵活的三芯/双芯音频/屏蔽电缆和一个micro-USB公头连接器准备自己的安全电缆。通常,这种公插头在一侧具有三个焊盘而在另一侧具有另外两个焊盘。以下带注释的图片将帮助您正确焊接必要的电线连接。请记住,不正确的焊点可能会损坏连接的智能手机 - 小心!

智能手机防盗报警器

请注意,要让智能手机进入USB OTG模式,您需要短接引脚4和5.您可以选择通过将它们焊接在一起(然后只需要一根双芯安全电缆)或焊接线来永久地将它们短接。每个所需的引脚并从连接器向外延伸(三芯安全电缆是必不可少的),然后可以焊接到电路板上。完成后,安全电缆即可使用。为了确保您不会最终煎炸智能手机,请在准备好后立即用万用表或连续性测试仪仔细检查新的安全电缆。

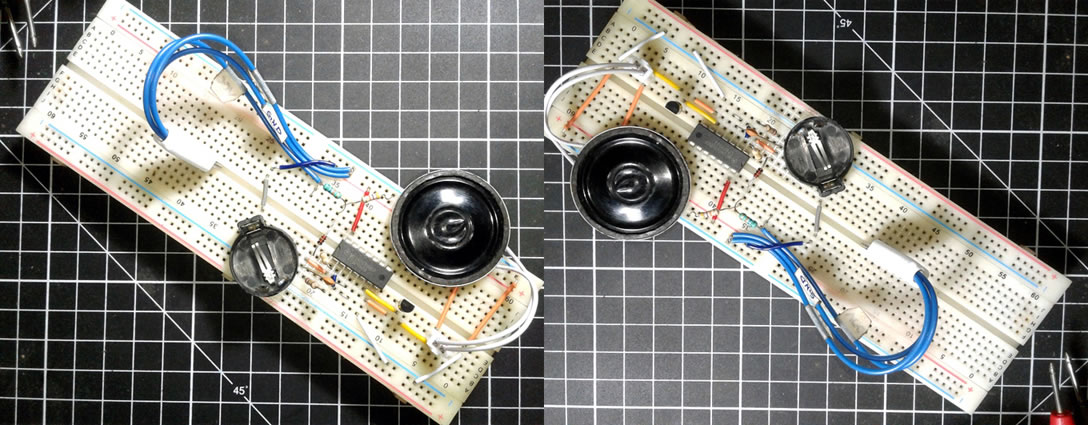

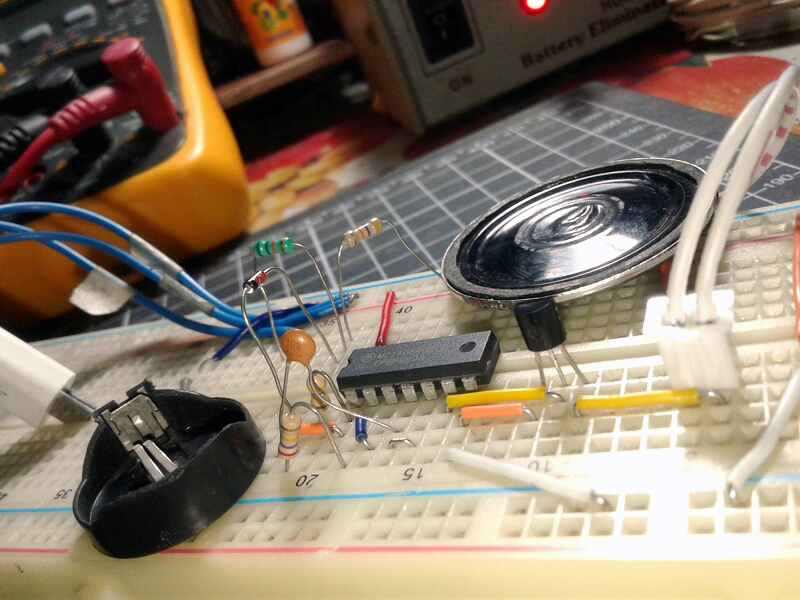

尽管我在面包板上构建并测试了我的原始模型(见下图所示),但强烈建议在最终版本中使用小型电路板。焊接和建模不会太困难,但要注意保持电路线/轨道的长度尽可能短。

智能手机防盗报警器

智能手机防盗报警器

在成功构建之后,将整个电子组件(包括电池和扬声器)放入防篡改的小型金属外壳内,最好使用现成的/自制的挂锁机构。机箱需要合适的孔用于电源开关和安全电缆。此外,扬声器必须有细长的开口。坚固的报警器外壳有多种形状和尺寸,因此我不能给出制作最终型号的标准方案。然而,当你开始这个过程时,可以参考我的设计模型(如下所示)。永远记住暴露的电源开关会使安全性失效!

智能手机防盗报警器

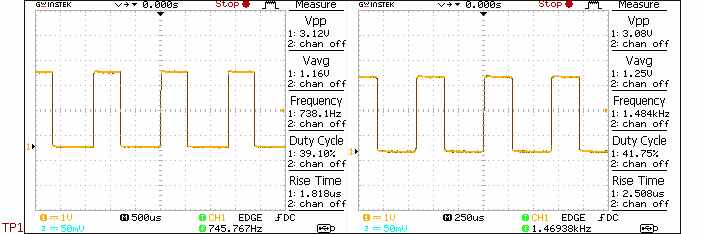

在电路方面,有一个低压二极管门控典型CMOS振荡器,默认运行频率接近750 Hz。注意:振荡器频率主要由1nF电容决定。如果您想要听到更高的音调输出(~1.5 kHz),只需移除焊接跳线(SJ1)的引脚1和2之间的焊点,但将引脚2和3与焊点连接在一起。

智能手机防盗报警器

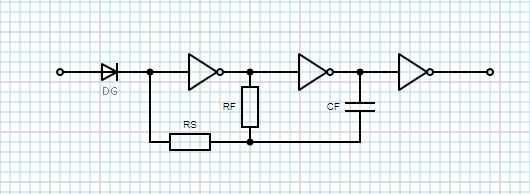

如前所述,振荡器由USB OTG端口通过安全电缆提供的5V-DC电源门控。当门控二极管禁用振荡器时,振荡器的最终输出将为“低”(0 V)(见下面的符号)。

智能手机防盗报警器

此外,请注意,此处仅使用十六进制反相器的三个门,因此所有未使用的输入必须连接到接地线(未使用的输出必须保持打开)。

电池很重要

关于电流消耗,它并不重要,因为系统在空闲状态下从3V电池中吸取的电流可忽略,在活动状态下(即,在警报时间内)可能达到50至60mA。同样,相对较高值的分压器(R1和R2)从5 V USB OTG接口吸收微弱电流,因此不会过多地消耗连接的智能手机内部电池。使用串联的一对(1.5 V×2)标准AA或AAA干电池可以轻松为系统供电。

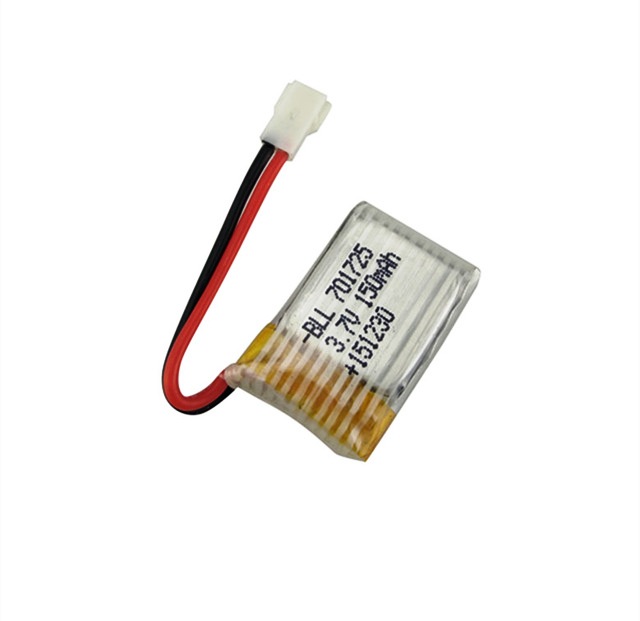

构建的最后一点是电池。由于电路需要至少3V电压,因此在开始时必须使用新的干电池,以确保安全警报系统的良好运行。一个小的LiPo电池(见下图)将是一个可行的选择。如果是这样,您也可以在现有主电路上添加一个小电池充电器部分。想一想!

智能手机防盗报警器

结束的话

保持技术的顶峰是非常昂贵的,特别是在业余爱好电子世界。通常,您需要为新项目购买至少一个新组件。当然,垃圾箱中会有许多旧组件废弃,但是,这并不意味着您无法使用垃圾箱中的旧部件构建有趣或有用的电路。这里介绍的电路是一个很好的例子,它比看起来简单得多。通过一些练习,您可以轻松学习如何使其适合各种富有成效的应用。
