1.5米范围激活手机检测器

来源 meedtech
浏览
发布时间 2014-05-21

这个方便的,口袋大小的移动传输检测器可以感觉到一个距离1.5米范围内的激活的手机。因此它可以用来防止在考场,机要室等使用手机。它也可用于检测间谍和未经授权的移动电话的视频传输。该电路可以检测到呼入和呼出电话,短信和视频传输,即使手机保持静音模式。

激活手机射频传输信号的时候,检测器开始发出蜂鸣报警和LED闪烁。报警持续到信号传输终止。使用一个普通的LC调谐电路的射频检测器是不适合用于手机GHz频带的信号检测。手机的发射频率范围从0.9到3 GHz,波长为3.3到10厘米。所以千兆赫的信号检测电路是一个移动电话检测所需的。

这里的电路使用0.22µF的电容(C3)捕获来自移动电话的射频信号。电容器的引线长度固定为18毫米和8毫米的间距导致获得期望的频率之间的。随着领导行为作为一个小千兆赫的环形天线的移动电话的RF信号收集磁盘电容器。ca3130运放集成电路(IC1)是用于电路作为电流与电容器C3连接之间的反相和非反相输入端的电压转换器。

这是一个CMOS版本使用在输入门保护的P沟道MOSFET晶体管提供非常高的输入阻抗,极低的输入电流和很高的速度性能。输出的CMOS晶体管能够摆动输出电压范围内的任一电源电压端子10 MV。在与引线电感作为传输线,拦截信号从移动电话连接电容器C3。这个电容器创建一个字段,并将存储的能量储存能量的微小电流的形式向IC1的输入。

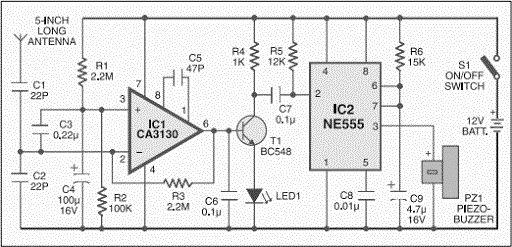

1.5米范围激活手机检测器

这会破坏IC1的平衡输入和将电流转换成相应的输出电压。电容器C4随着高值电阻R1保持稳定的非反相输入输出高态易摆动。电阻R2,电容C4提供放电通路。反馈电阻R3使反相输入时,输出为高高。电容C5(47pF)连接到“闸门”(引脚8)和“空”的输入(引脚1)IC1的相位补偿和增益控制优化的频率响应。

当手机信号的检测采用C3,IC1的输出为高和低的交替根据信号的频率表示由LED1。这触发单稳态定时器IC2通过电容C7。电容C6保持开关动作快的晶体管T1的基极偏置。低值定时元件R6和C9产生非常短的时间延迟,以避免音频滋扰。在通用的PCB组装电路尽可能紧凑和包围在一个小盒子像垃圾的移动情况。

如前所述,电容C3应该有一个18毫米与8毫米引线间距引线长度。小心地把电容器在站立的位置与等间距引线。反应可以通过所需的频率微调的C3引线长度优化。你可以用一个短的伸缩式天线。使用远程控制和小蜂鸣器使小口袋大小的微型12V的电池。该单位将如果有人使用手机1.5米半径范围内给予警告指示。

标签: 手机, 检测器, 射频
