四种2.4G频段无线高速数传模块比较

作者 刘亮 来源 《无线电》杂志
浏览
发布时间 2010-12-31

笔者在本刊今年第6期和第7期与大家分享了无线鼠标与无线键盘的改造,不知大家成功了没有?笔者自接触无线电以来,感受颇深的就是高频的电路难以调试,需要用到很多专用的仪器,而当时无线模块产品价格都比较昂贵,利用无线传输数据很难实现,而现在,无线数据传输已经逐渐走进了日常生活的方方面面:无线鼠标、键盘,还有非接触智能卡、无线网络、无线语音和无线监控等。

四种2.4G频段无线高速数传模块比较

无线数据模块在传输速率方面,大致可以分成低速模块与高速模块两类。

低速模块一般最高传输速率为150kbit/s以下,它们的工作频段一般在315/433/915MHz,这个频段大家是不是很熟悉呀?对了,我们常用的 PT2262与PT2272无线遥控器使用的就是315MHz或者433MHz频段,在这个频段传输数据有一个优点,就是穿透能力强,距离可以相对远一些,能传输数百米。但是由于应用范围广,满大街的汽车电子锁都用这个频段,干扰能不大吗?因此数据传输的速率也不能太高。

高速模块一般是指传输速率在500kbit/s以上的无线模块,一般工作在2.4GHz频段,这个频段干扰相对比较少,但是由于频率越高,穿透能力越弱,2.4G无线模块一般工作在直线无遮挡的环境下,距离大致在几十米。

两种模块各有优缺点,互为补充,本文着重介绍一下2.4GHz频段的无线高速数传模块。相对于低速模块,它们的普及程度离我们更近,在不久的将来应用会越来越广泛。

在此,主要介绍4种高速模块,分别是nRF2401AG无线模块、CC2500无线模块、BK2411无线模块和nRF24L01无线模块,为了比较它们之间的差异,就以nRF2401AG为例作一番比较。

nRF2401AG

nRF2401AG无线模块是Nordic公司的产品,工作频率范围为2.4GHz频段,125个频道。采用GFSK调制时的数据速率为高速率 1Mbit/s,高于蓝牙,具有高数据吞吐量。nRF2401内置了CRC纠检错硬件电路和协议。发射功率、工作频率等所有工作参数全部通过软件设置完成。使用1.9~3.6V低电压,满足低功耗设计需要。每个芯片可以通过软件设置最多40位的地址,只有收到本机地址时才会输出数据(提供一个中断指示)。nRF2401AG系列有一个只有发送功能的模块,使用的芯片为nRF2402G,如果只需要发送,可以考虑选用该模块。

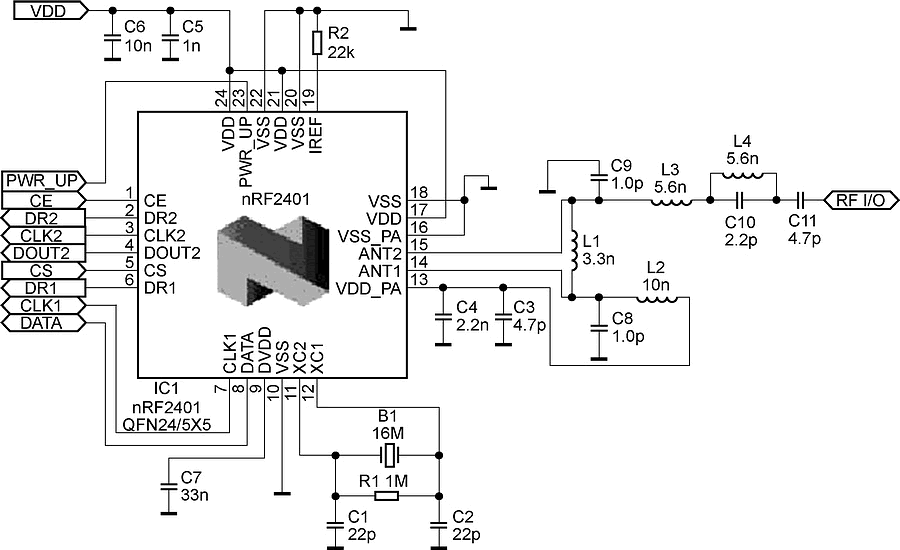

典型应用见图1,外形见图2、图3。

四种2.4G频段无线高速数传模块比较

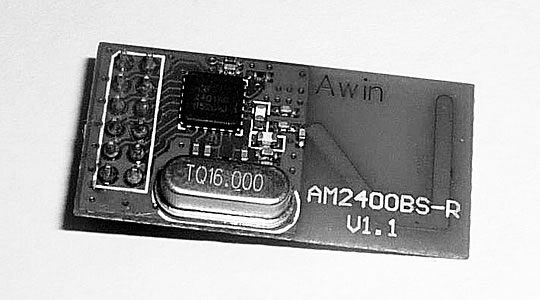

图2 nRF2401AG模块

四种2.4G频段无线高速数传模块比较

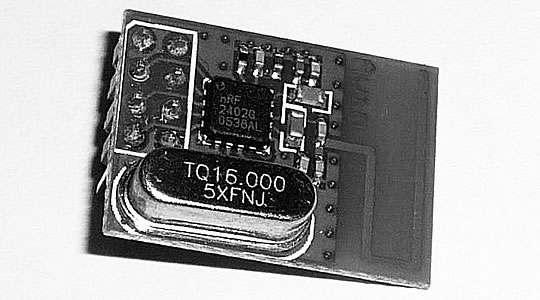

图3 nRF2402G模块

123下一页
