四种2.4G频段无线高速数传模块比较

nRF24L01

nRF24L01无线模块是Nordic公司在nRF2401AG基础上的升级产品，具有130μs的快速切换和唤醒时间，与BK2411一样，特有的 MultiCeiverMT硬件同时提供6个接收机的功能,另外，将nRF2401AG的1Mbit/s的速率提升至2Mbit/s，使得高质量的 VoIP 成为可能；nRF24L01在低功耗方面尤为出色，特别适合采用钮扣电池供电的2.4GHz应用，整个解决方案包括链路层和MultiCeiver功能，提供了比nRF2401AG 更多的功能和更低的电源消耗,与目前的蓝牙技术相比，在提供更高速率的同时，只需更小的功耗。
典型应用见图8，外形见图9。

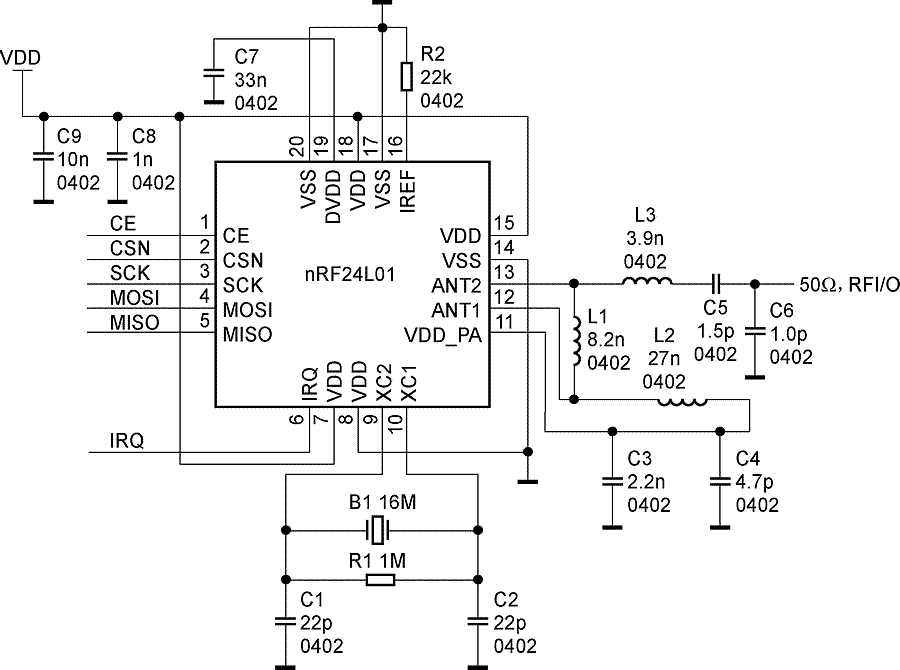

图8 nRF24L01模块典型应用

图9 nRF24L01模块

    在此，将各个模块重要参数进行简单的比对，见附表，希望对大家的选择有所帮助。

                              附 表


            NRF2401AG      CC2500       BK2411       NRF24L01
 工作速率
（bit/s）      1M         MSK:500k
                          OOK/ASK/
                         2-FSK:250k     1M、2M         2M
  发射功率
  （dbm）       0       可编程，最高1    -35、-25、
                                      -15、-5、0、5     0
 工作电压(V) 1.9~3.6       1.8~3.6       1.9~3.6      1.9~3.6

 工作频率范
  围（MHz） 2400～2524   2400～2483.5   2397～2483.5  2400～2524

   信道数      125           90            85           125

  调制方式     GFSK        OOK ASK
                          2-FSK MSK    FSK、GFSK        GFSK

   数据包   RX:28B FIFO   RX:64B FIFO   RX:32B FIFO   RX:32B FIFO


           TX:32B FIFO   TX:64B FIFO   TX:32B FIFO    TX:32B FIFO

   接口        SPI          SPI           SPI          SPI
工作温度(℃) -40~85         -40~85       —40~85       -40~85
  多点通信      不支持         不支持     1：6星形网络   1：6星形网络


  参考价格
（十片以上）   15元          13元10元       10元
                         （裸片邦定封装）10元         裸片邦定封装）18元

结束语

    2.4G模块其实远不止这几款，但是大多在工作方式、传输速率和网络构成上都大同小异，掌握一种自己熟悉的2.4G模块也许会在很多开发应用上开辟一种新的思路。
    另外，最近在搜索网络时发现有人在研制无线编程器，通过两块无线模块配合对单片机进行无线编程，这其实也是一种很好的应用，有兴趣的读者可以试试。
