自制L频段射频功率放大器

作者 潘云中 来源 家庭电子
浏览
发布时间 2009-02-28

  本文介绍的VHF-L频段射频功率放大器电路简单、调试容易、性能稳定。可将L频段射频调制盒输出的射频信号进行功率放大。据试验,用一般的折合振子天线发射,覆盖范围可达1公里。

  1、电路原理

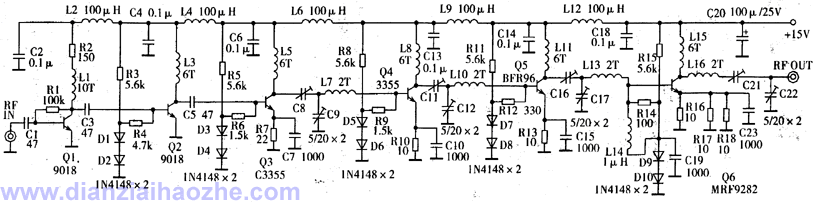

  射频功率放大器的电路原理如附图所示。它由六级宽带甲类放大器组成。

  图中,Q1、Q2、Q3、Q4为前置放大器,Q5为推动级,Q6为末级功率放大器。Q2、Q3、Q4、Q5、Q6的基极采用二极管稳压,以提高放大器工作的稳定性。Q4、Q5、Q6级间采用匹配网络,使信号传输增益最大。

L频段射频功率放大器

  2、元器件选择与制作

  晶体管Q1、Q2选用fr>500MHz、Ic≥50mA、Pcm≥500mW的高频中功率管,如3355等。Q5选用fr>500MHz、Ic≥75mA、Pcm≥600mW以上的高频中功率管,如BFR96等。末级功放管Q6选用fr>500MHz、Pcm>2W的高频大功率管,如MRF9282、MRF5003、3DA24等。L1、L3、L5、L7、L8、L10、L11、L13、L15、L16为空心线圈。其中L1L3L5L7L8L10L11L13用直径0.5~0.6毫米漆包线在直径4毫米圆棒上绕制,L15、L16用直径0.8~1毫米漆包线在直径6毫米圆棒上绕制。本机除电解电容外,其余电容用小型瓷片电容。微调电容用小型瓷介电容。末级功放散热板用约2毫米厚的铝板或铜板制作,其形状视所选用的末级功放管灵活制作。

  3、制作与调试

  在实际制作过程中,就根据所选用晶体管管脚排列位置稍改动。所有电阻、电感为卧式安装,各元件引脚应尽量短,所有元件焊好后,需焊装隔离板后才能通电调试。

  该机的测试较为简单,手工调试方法介绍如下。接通射频与电视机电源,把电视机调在射频盒输出的频道上,并给射频盒送入AV信号,待射频盒工作正常后,在射频功率放大器输出端接入发射天线,把射频盒输出信号用75欧姆同轴电缆线接入射频功率放大器输入端。接通射频功率放大器电源,用电视机开路接收(注:电视机应距离发射天线5米以上)。从前往后,依次调节各级匹配网络微调电容,直至电视机所接收的图像和伴音最清晰、色彩最好和干扰最小为止。

  需说明的是,该机必须采用+15V、1A以上的直流稳压电源供电。射频功率放大器至发射天线之间的同轴电缆线不宜过长。若需增大发射距离。可在本机输出端增加一级与Q6相同的功率放大器。该射频功率放大器只能工作于L频段;若需工作于H频段发射,除晶体管的fr要提高外,各级晶体管集电极线圈和基极线圈的匝数要减少,级间耦合电容也要减小。
