9018单管短波天线放大器

发布时间 2009-03-03

  单管短波天线放大器为室外型设计,由室内和室外两部分组成。电路图如下:

短波天线放大器室外部分

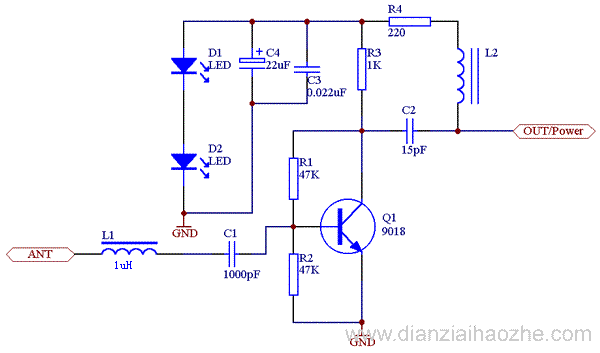

图1 短波天线放大器室外部分(放大电路)

短波天线放大器室内部分

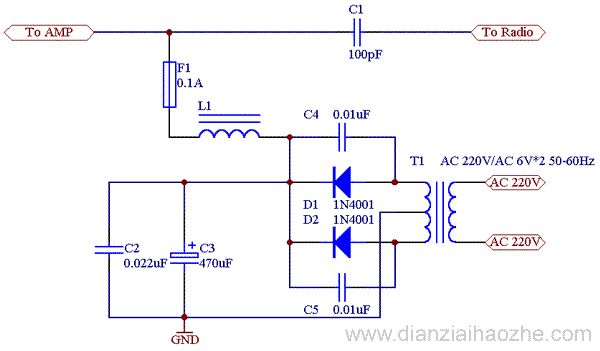

图2 短波天线放大器室内部分(供电)

   传输线采用75欧姆同轴电缆,经测试,该放大器对短波收信系统有一定的效果。

  图1室外放大电路中,接于输入端的L1采用1μH的成品电感,用以滤除高频杂波信号;L2的作用是阻断短波信号被供电回路旁路,可用中周的工字型磁芯绕制,用细漆包线绕300圈左右;三极管采用9018高频管;D1、D2发光二极管用做稳压,同时也是指示灯;其它元件按图示选取。

  图2供电部分的L1同图1中的L2,制作方法相同,其它元件按图示选取。
