Q 最近看了多篇有关应用FU-29功率管的发烧音响文章,被其优良的性能所吸引,于是购买了FU-29来组装,后来却被其管帽连接难住了,好的管帽套价格昂贵,甚至要100多元一个,比FU-29还贵许多。如果用廉价产品,据说很易产生氧化而导致接触不良,影响发烧效果,不知能否直接焊接,有没有其他解决办法? (陕西 谭钢等)

A 如果对外观没什么要求,可以采用焊接方法,只是拆卸时麻烦些。还有,焊接时应注意电烙铁不可过热,要确保焊接牢靠安全。若采用管帽套连接,可找一个大小合适的管帽套,如常见的旁热式双二极管-五极管6B8P等的管帽套,内嵌一个能正好套住FU-29屏极的铜质套管就行了,当然套管上需要焊接或铆上连接线。铜质套管可以自行制作,也可用现成合适的电子电气插座经改制后使用,这类插座往往镀银或金,实际使用效果更好些。 (王德沅)

Q 有两台电磁炉的IGBT损坏,其中一台的IGBT型号是 BUP304,该读者称当地只能购到GT50T101,不知其参数如何?是否内带阻尼二极管,能否代换?另一台松下电磁炉的IGBT型号是 GT50T101,但是这位读者所在地没有这种管子,问能否用常见的FGA25N120代换? (云南 张敏  广西 进光)

A GT50T101 可直接代换BUP304。BUP304是西门子产品,其最大工作电流IC为35A,最大工作电压VCES为1000V;GT50T10的IC为 50A,VCES为1500V。两者都是不带阻尼二极管的,如果原机阻尼二极管没损坏,代换时不需处理。对于后一问题,FGA25N120的VCES为 1200V,IC为25A。比起GT50T101,VCES小了300V,对大多数电磁炉问题不大,但是IC小太多,所以一般不适宜代换。 GT50T101是东芝产品,现在已经停产,所以在有的地方不易购到,但是通过网购或邮购还是较易买到的。 (王德沅)

Q 我们想采用复合功率管FU- 29来组装一台发烧音响,但对FU-29的管脚功能有些疑问。查看了许多资料和报刊,发现管脚的3、4脚标示不一样,有的标示3脚为阴极、4脚为帘栅极;而有的标示却是4脚为阴极、3脚为帘栅极,不知以何为准?另外,如何识别其管脚排列? (浙江 叶元儿等)

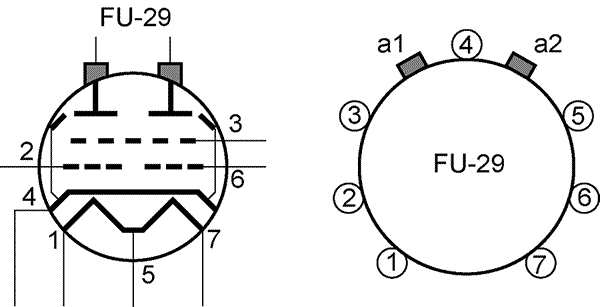

A FU- 29是“双束射”四极功率电子管,内含两只相同的束射管,具有屏极电压高(最大750V)、屏极电流大、放大线性好、饱和压降小和“跨导”高等特点。 FU-29输出功率可达44W,比KT88略小,而价格却远低于KT88,所以FU-29是“胆机玩家”甚为青睐的电子管。FU-29的 4脚为阴极、3脚为帘栅极,其管座中间的大孔对应第4脚,具体如附图所示。

维修技术问与答;电子管,电脑技术,电磁炉维修等

(王德沅)

Q 新购一款三星250G-5V 0.8A移动硬盘,将它与电脑USB插口连接后,电脑不能找到移动磁盘,无论是插入前置USB插口还是后置USB插口都一样,有时能找到移动硬盘了,但却无法拷贝文件,重启电脑也无用,可是该硬盘在朋友家的电脑上却完全正常可用,这是什么原因?怎么解决? (四川  茅一飞)

A 这种故障大都是电脑USB插口供电不足造成的。电脑USB标准插口一般能提供0.5A的电流,要带动三星5V 0.8A 移动硬盘显然是不够的。但是移动硬盘的待机电流明显小于动态负载电流,如所述三星移动硬盘的待机电流为300~400mA,所以有时能出现移动硬盘,但不能正常工作。由于一般功率较大的移动硬盘都有两个USB插口,除了一个主插口外,另一个辅助插口是给硬盘提供补充电力的,所以,只要将辅助插口也与电脑 USB插口连接,就能解决供电不足问题。如果采用双插口连接后仍不行,那么就是电脑的USB插口电路不良了。由于有的电脑USB插口电流容量较大,故而在这些电脑上就是采用单插口连接也能正常工作。 (王德沅)

Q 在制作调试VDR(用PC机DIY数字卫星接收机)过程中,我们发现虽然用键盘控制很准确可靠,但是经常要到键盘上去操作觉得很麻烦,设想遥控VDR,用红外接收头来做串口接收器,但现有的两个一体化接收头都没标记,能否用简单的方法予以识别? (海南 刘俊等)

A 红外接收头一般只有3个引脚,分别为电源、接地和信号输出端。现在的红外接收头品种很多,不同型号的接收头,其引脚排列也不尽相同,如果接错,就不能正常工作。通常可用指针式万用表测量各个引脚的电阻值来判断其功能。方法如下:将万用表置于R×1k或R×100挡,分别测接收头各个引脚间的电阻值,每个引脚都要测到,而且正反向都要测(交换红黑表笔测量),测出阻值最小的两个引脚,通常为4~8kΩ,此时红表笔所接触的就是正电源端,黑表笔为接地脚,余下一个即是输出脚。 (王德沅)
