简单的发光二极管检测装置

浏览
发布时间 2009-04-30

  发光二极管(LED)由于管压降超过1.5V,若用万用表检测需打至R×10K档检测(内部电池9V或15V),由于电流小,发光二极管发光微弱甚至不发光,对其好坏的判断不是十分准确。本文介绍了一个检测发光二极管的小装置,虽然简单,却可以不分极性地对大量发光二极管进行较为快速的检测。提高了工作效率。

  该检测装置只对发光二极管的发光性能做直观检测。电路原理图如下:

不区分极性的发光二极管检测电路

  电路中,一路运放接成低频自激振荡器,在输出端间歇输出高电平或低电平。另一路运放接成反相器形式。当振荡电路输出高电平时,反相器则输出低电平;振荡电路输出低电平时,反相器输出高电平。若在两输出端跨接一支发光二极管,不论跨接的极性如何,发光二极管总是要随着振荡电路的振荡频率,间歇地导通发光。

  LED为电源指示管,兼作被测发光二极管发光强度的对比参照。

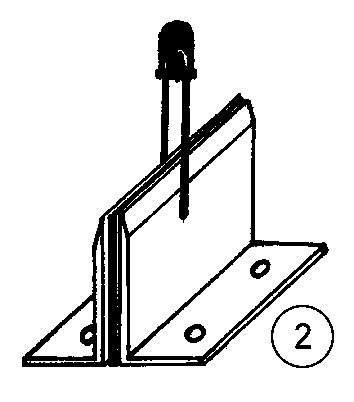

  运算放大器可选用LM358或LM324。为了检测时拔插方便,需要用两片薄的不锈钢板制做一个斜锥式检测座(如图2),两板之间夹隔绝缘衬垫绝缘。

 发光二极管检测装置基座
