逻辑分析仪简介；逻辑分析仪的使用方法

图2

图3

图4

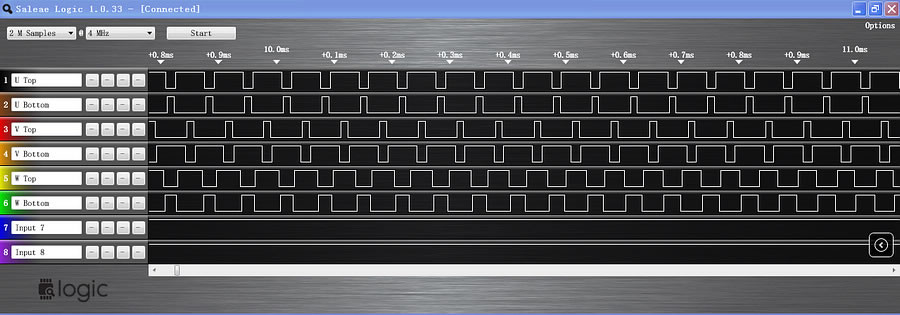

下面就以Saleae逻辑分析仪为例，通过采样分析I2C总线波形和PWM波形，简单介绍它的特点和使用方法。

先介绍用逻辑分析仪采样单片机对I2C器件AT24C16的写数据过程。

硬件连接

1.先将逻辑分析仪的GND与目标板的GND连接，让二者共地。
2.选择需要采样的信号，这里就是AT24C16的SDA和SCL，将SDA接入逻辑分析仪的通道1（Input 1），SCL接入通道1（Input 2）。
3.将逻辑分析仪和电脑USB口连接，windows会识别该设备，并在屏幕右下角显示USB设备标识。

软件使用

1.运行Saleae软件，此时逻辑分析仪的硬件已经与电脑相连，软件会显示[Connected]。
2.设置采样数量和速度，I2C为低速通信，所以速度设置不必太高，这里设置为20M Samples @ 4M Hz的速度，也就是能持续采样5秒钟。

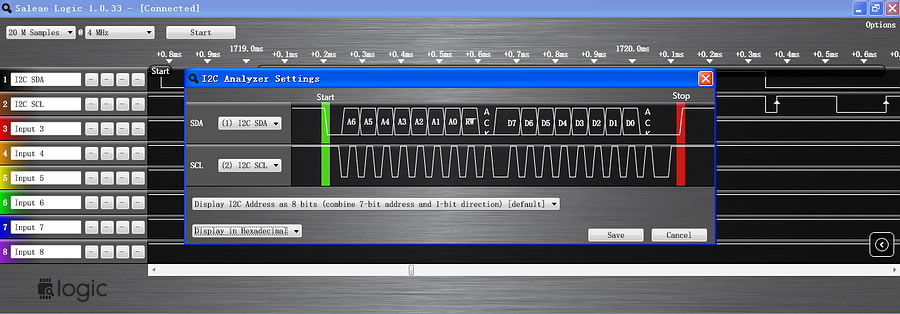

3.设置协议，点右上角的“Options”按钮，找到analyzer1，设置为I2C协议，详见图1。
4.按“Start”按钮，开始采样。

图5

图6

数据分析

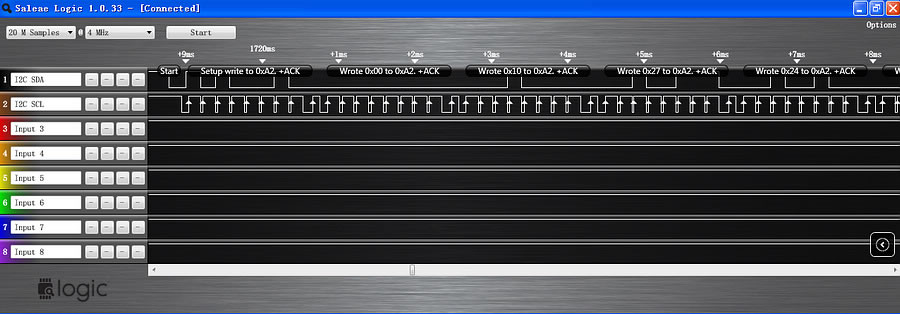

采样结束后，可以看到波形，见图2。由于我们设置了是I2C分析，因此不光显示出波形，还有根据I2C协议解码显示的字节内容。单片机对AT24C16进行写入操作，在0x00地址处写入10000等数字。波形起始是“start”信号，然后依次是AT24C16的标识0xA2，写入地址0x00，数据 0x10，0x27等。由于写入以字节为单位，因此0x2710 = 10000，表明采样成功。

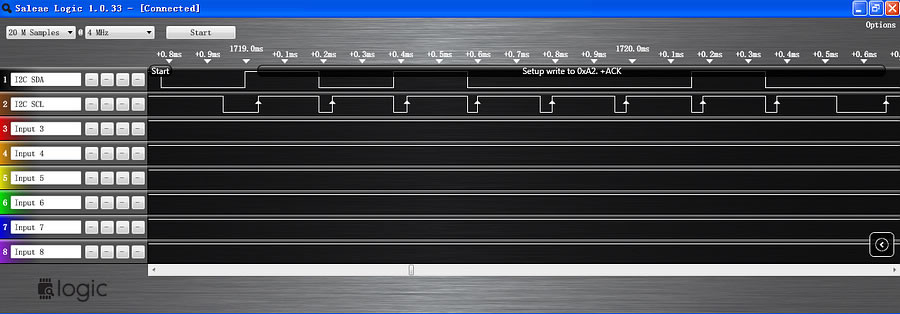

将鼠标放在波形上，点击左键，实现zoom in功能。结果见图3，在“start”条件后，在SCL的8个连续脉冲的高电平处，SDA对应的信号为10100010，即0xA2，第9个脉冲高电平处为0，是ACK标志。
