万用表选购指南 选择适合自己使用的万用表

万用表新成员——示波表

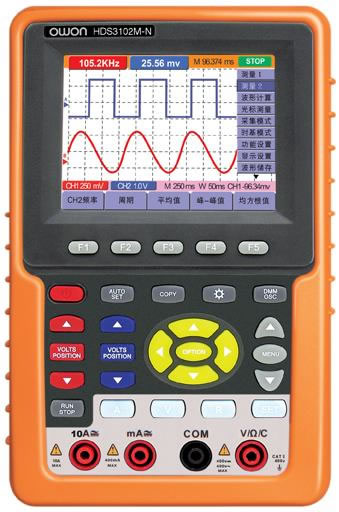

具有显示波形功能的万用表称为示波表，简单地可以理 解为具备数字示波器基本特性的数字万用表。示波表一般都 采用大面积点阵液晶屏幕，具有多种灵活的显示方式，具备波形显示功能增加了万用表的功能，当然这与产品的测量准 确度和档次没有直接的关系。波形显示功能可以使万用表像 示波器一样看到交流的波形，当然也可以用来测量幅度（电 压）和周期（频率）参数，对交流信号来说是增加了测量的 内容。一般常用的万用表对交流信号的测量是弱项，尤其是 对频率较高的交流信号，一般的数字万用表只能测量100kHz 左右的交流信号，即便是高端的F189，也只能测试到1MHz 的交流信号。集成的示波器功能往往使示波表具有对的较高 频率交流信号的测量能力，常见的入门级示波表常都具备5~25MHz的带宽。

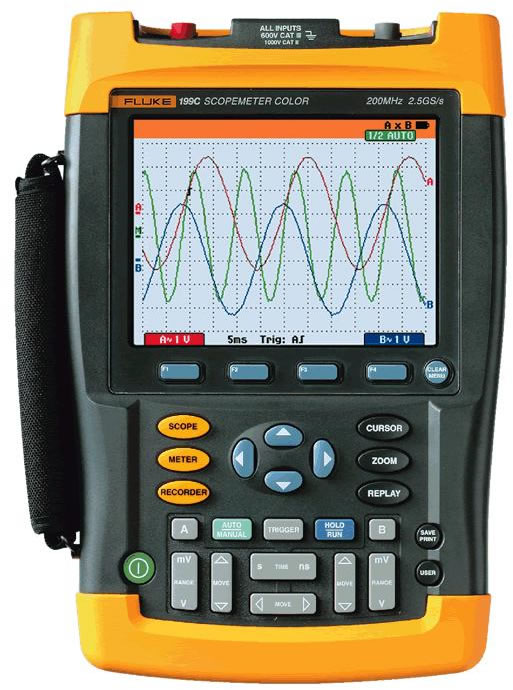

体积上，示波表类似高端万用表的大小，比便携示波器 要小得多，也要轻得多，携带非常方便。大部分入门级的示 波表虽然具备示波器的基本功能，但其性能和功能并不能完 全替代真正高性能示波器的作用，并不一定具备精密测量复 杂波形和微小信号的能力。高端的诸如FLUKE的99B、199之 类的示波器，性能不错，但严格地说，属于手持示波器的行 列，价格上也比同级别的台式示波器还要贵。

示波表对常用的直流电压的测量和电阻的测量波形显 示功能基本没有用武之地。总的来说，如果你手头没有示波器，又需要看到交流信号的大致波形（频率不能太高）且要求不高，那么示波表是不错的新选择，示波表会对交流信号 的简易测量带来新概念。对于高要求的用户，高性能的传统 数字万用表＋便携型示波器是更好的选择。
