在需要测试一些不规范的非周期性突发信号(比如开关、继电器触点火花、毛刺干扰等)时,用一般的示波器就显得无能为力了。由于这类偶尔突发的信号,时间短、幅度大,只有用数字示波器的存储功能将它们记录下来,然后才可以对它们进行详细地观察和分析。下面就针对这一问题,介绍如何用数字示波器捕捉非周期性信号的方法和步骤。

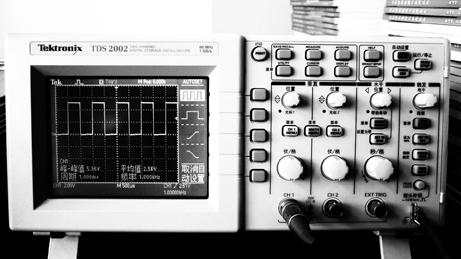

在介绍之前,让我们对数字存储示波器的使用作一些简单的了解。图1是一台泰克TDS2002型数字存储示波器,各种牌号的数字存储示波器面板类似,大同小异。开机后,首先要对字存储示波器作功能检查和探头补偿校准。先将示波器探头(探头上的开关一般设定在×10位置)和地线夹子连接到面板的“探头元件”连接器上,见图1右下角所示,再按下“自设置”按钮,此时若示波器功能正,左方屏幕将显示频率为1kHz,电为5Vp-p的方波。

用数字示波器捕捉非周期性信号的方法和步骤

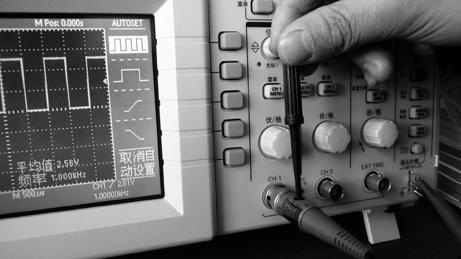

若屏幕显示的方波有如图2所示的失真,就需要对探头进行补偿调整,图2上边为“过补偿”波形;下边为“欠补偿”波形。这时可以用仪器配备的工具进行探头电容调整,如图3所示,直至左边屏幕上的方波正常为止。

用数字示波器捕捉非周期性信号的方法和步骤用数字示波器捕捉非周期性信号的方法和步骤

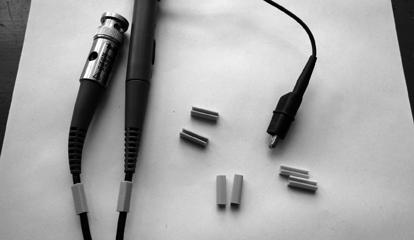

这里附带提一下,泰克数字存储示波器配备一小包各种颜色的塑料小条,可能有读者对它有什么用途不清楚,这是供需要同时测试多路信号时,用来标识同一路插槽和探头的,即在同一根探头线的两头套上相同颜色的塑料小条,以便区分各个通道,如图4所示。

用数字示波器捕捉非周期性信号的方法和步骤

下面以观察一个直流电源开关,以它开启和闭合时产生的毛剌脉冲为例,说明非周期性突发脉冲信号的捕捉过程,虽然这个测试内容比较简单,但只要掌握了测试方法和步骤,对捕捉其他非周期性突发信号也就触类旁通了。

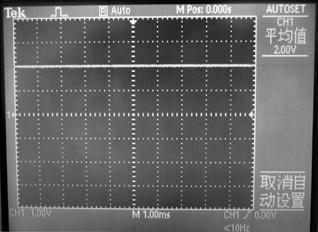

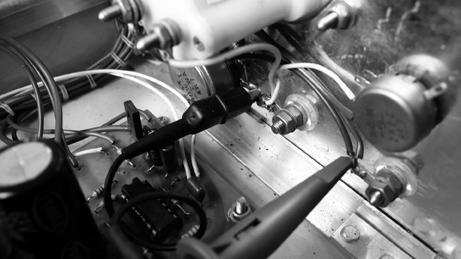

1.首先将示波器CH1通道的探头接到直流电源相关测试点上,如图5所示,打开直流电源开关,调节直流电源的电压输出旋钮,选取一固定值,如图6所示直流电压设定为2.00V,屏幕显示一条2.00V的黄色直流电平直线。

用数字示波器捕捉非周期性信号的方法和步骤
用数字示波器捕捉非周期性信号的方法和步骤
