自制可测量液体温度的数显温度计(DS18B20)

1.元器件的选取

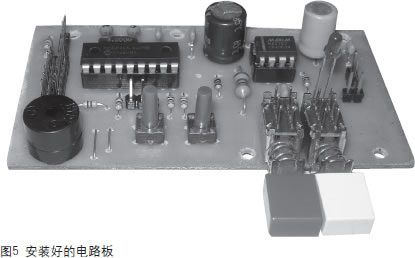

在原理图中，IC1、IC3均选择DIP封装的，IC3MAX757可在美信公司的网站上申请样片；IC2选择TO-92封装的；电阻选择1/8W小体积电阻；L1为色环电感，体积有1/2W电阻大小；LCD为1602型液晶显示屏，由于生产的厂家不同，对比度设置电阻R5可能要根据需要要略作调整；蜂鸣器HA选择工作电压为5V的自发声型，要选用工作电流小于25mA的产品，这样可以用单片机的端口直接驱动；S1、S4为琴键式自锁开关，S2、S3为按钮开关；电池可以选用任何型号的手机锂电池，只要可以装入机壳就可以了。

2.测温探头的制作

为了让数显温度计可以测试液体的温度，我们要给温度传感器IC2"穿上一件防水、耐高温的外衣"，这个"外衣"就是测温探头，其制作过程如下：取一个比IC2直径稍大的电解电容，去掉塑料外皮，将电解电容内部类似于纸制的电解芯取出，我们要用到的就是这个被掏了"芯"的铝壳。在铝壳内注入导热硅脂，硅脂的注入量达到铝壳的1/2高度处即可。这时将焊好引线的IC2放入铝壳，用环氧树脂胶封固铝壳的开口处，如图6所示。再将探头用环氧树脂胶固定到一个空心塑料杆上（笔者选用的是圆珠笔杆），引线从塑料杆的内心穿出，如图7所示。至此，测温探头制作完毕。

3.使用简介

当接通电源开关S4后，蜂鸣器HA会响一声，这表明单片机内部程序运转正常。温度上限报警开启/关闭控制开关S1断开时，报警功能打开，液晶屏的第二行显示温度上限报警设定值（第一行显示的是实时测温值），如图8所示，当测温值等于或超过设定值时，蜂鸣器发出"嘀、嘀"的报警声，直至温度回落到上限报警值之内或接通（按下）S1才停止报警；当S1接通（按下）时，报警功能关闭，此时液晶屏的第二行显示"ALARMOFF"字样，如图9所示，表示报警功能关闭，蜂鸣器不发出报警声。S2、S3为温度上限报警值设置开关，每按动S2一次，设置值增加1℃，当设置值超过100℃时，设置值自动回到0℃；每按动S3一次，设置值降低1℃，当设置值要降到0℃以下时，设置值自动回到100℃；按住S2或S3不放时，设置值以1℃为步进值连续增加或降低；在操作S2、S3时，图8中第二行显示的温度设定值数字也随之改变。当测温值为0℃以下时，液晶屏第一行温度显示百位的地方会出现"－"号，表示负温度。数显温度计所使用的锂电池可用手机万能充电器进行充电。数显温度计的源程序cewen.asm、编译好的烧写文件cewen.HEX以及PCB文件可到《无线电》杂志网站（www.radio.com.cn）下载，读者可以根据实际需要对源程序进行修改，添加更多的实用功能。
