数显的缺点是不能很好地显示快速变化的数据，这对显示快速变化的功率读数非常不利，所以有的产品在提供液晶数字直接显示的同时，也提供液晶指示条模拟指针显示和外接指针表头显示。数显表消除了读数误差，同时更容易暴露检测误差，知名品牌产品的数显驻波比表往往出现在中高端产品线。数显驻波比表大多采用单片机控制，除了读数直观的优点外，每次测量不需要像普通单表单针驻波比表那样进行满刻度校准，操作更为方便。发光管显示型驻波比表采用点亮特定发光二极管来表示特定的驻波比数值，基本属于传统指针表线路的变形，优点是直接读数无需满刻度校准操作，缺点是功能单一，往往只能提供驻波比显示。传统指针表具有结构简单、电路可靠性高、大部分是无源设计、无需电池供电、价格便宜等特点，目前依然是实场应用的主力。

2.指针式驻波比表

按指针表表头的类型可分为单针单表头、单针双表头、双针单表头几种。驻波比功率计主要测量的就是驻波比兼具正反向功率，所以就有3个数据（驻波比、正向功率、反向功率）需要输出。

普通单针单表头型输出采用开关切换不同的项目，结构简单、成本低，是目前中低档驻波表的主流形式，见图2。缺点是查看每个项目数据都需要通过开关切换，显示驻波比需要进行校满刻度操作。

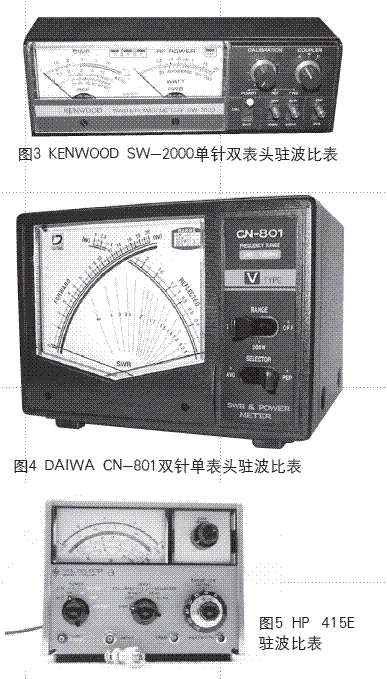

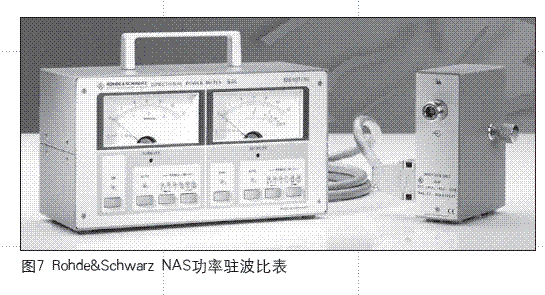

单针双表头驻波比表采用两个普通单指针常规表头，用来同时提供正反向功率或者驻波比，通过开关来切换，优点是不需要专用的特制表头就可以同时显示正反向功率，见图3。对于发射机用户，驻波比只是一个参考，最大的正向功率和最小的反射功率才是调整天线的最终目标。该表的缺点是显示驻波比仍需要进行人工校满刻度操作。

双针单表头采用一个特殊的表头，表头内有两套指针分别指示正向功率和反向功率，再通过两指针的交叉点配合表盘上刻度显示驻波比，这样利用一个表面、两个表针就能同时显示三项信息。双针单表头结构的驻波比表读数直观，无需每次测量都进行校准操作，特别方便配合手动天线调谐器改善天线匹配状况，见图4。缺点是加工专用表头比较复杂，同时还需要绘制专用的非线性表盘。
